Refluting filtrs ar spiediena reduktoru Syr

Atpakaļskalošanas filtrs ar spiediena reduktoru SYR

Atpakaļskalošanas filtrs SYR DN 20

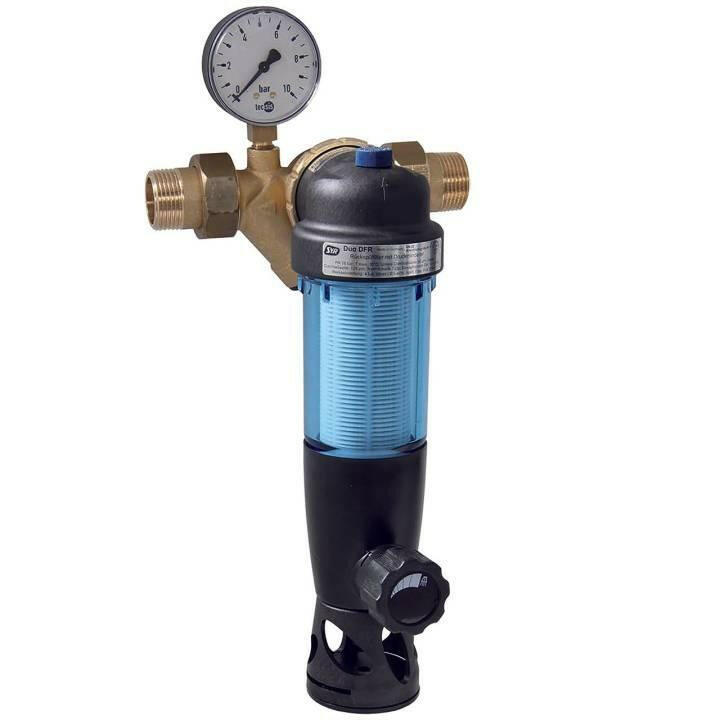

SYR DUO DFR, pretskalošanas filtrs ar spiediena reduktoru un manometru. Izejas spiedienu var regulēt no 1,5 līdz 6 bar. Rūpnīcas iestatījums ir 4 bar.
Atpakaļskalošanas filtrs ar pilnībā rotējošu savienojuma atloku. DIN-DVGW sertificēts, 1. klases skaņas izolācijas tests.

Duo FR ir SYR filtru klāsta sākuma līmeņa filtrs. To izmanto kā filtra stiprinājumu dzeramā ūdens instalācijām saskaņā ar DIN 1988. Uzstādīšana tiek veikta, izmantojot pilnībā pagriežamu integrētu savienojuma atloku. Duo FR darbojas visās uzstādīšanas pozīcijās. Tā ļoti kompaktais dizains padara to piemērotu arī atsevišķu ierīču (trauku mazgājamo mašīnu, dzeramā ūdens sildītāju utt.) aizsardzībai.

Duo FR ir izstrādāts kā manuāls pretskalošanas filtrs ar savienojuma izmēru DN 20. Kaskādes formas filtra ieliktnis ir izgatavots no plastmasas.

Atpakaļskalošanas filtra pielietojuma zona

Duo DFR ir SYR filtru klāsta sākuma līmeņa filtrs. To izmanto kā filtra stiprinājumu dzeramā ūdens instalācijām saskaņā ar DIN 1988. Uzstādīšana tiek veikta, izmantojot pilnībā rotējošu integrētu savienojuma atloku. Duo DFR darbojas visās uzstādīšanas pozīcijās. Tā ļoti kompaktais dizains padara to piemērotu arī atsevišķu ierīču (trauku mazgājamo mašīnu, dzeramā ūdens sildītāju utt.) aizsardzībai.

Izpilde

Duo DFR ir izstrādāts kā manuāls pretskalošanas filtrs ar savienojuma izmēriem DN 20 - DN 25. Integrētais spiediena reduktors aizsargā iekārtu no pārmērīgi augsta spiediena vai spiediena lēcieniem. Kaskādes formas filtra ieliktnis ir izgatavots no plastmasas.

Materiāli

Filtra kauss ir izgatavots no triecienizturīgas plastmasas, un filtra elements ir izgatavots no plastmasas. Gredzenveida blīvējumi ir izgatavoti no azbestu nesaturošas šķiedras. Visi izmantotie materiāli atbilst atzītiem inženiertehniskajiem standartiem. Plastmasas detaļas un elastomēri, kas nonāk saskarē ar ūdeni, atbilst Federālā veselības biroja KTW ieteikumiem.

Uzstādīšana

DIN 1988 parasti pieprasa uzstādīt filtrus dzeramā ūdens sistēmās korozijas aizsardzībai. Centralizētai lietošanai kā mājsaimniecības ūdens filtrs Duo DFR filtrs jāuzstāda viegli pieejamā vietā tieši aiz ūdens skaitītāja sistēmas.

Tehniskie dati:

Darba spiediens: min. 2 bāri, maks. 16 bāri

Darba temperatūra: maks. 30 °C

Uzstādīšanas pozīcija: jebkura, filtra galvenā vertikālā ass

Vidējs: dzeramais ūdens

Ejas platums: apakšējais: 90 µm, augšējais: 125 µm

Plūsmas ātrums: DN 20: 2,3 m³/h pie 1,1 bāra spiediena

DzBP Nr.: DN 20: P-IX 6738/l

DVGW Nr.: NW-9311BR0129

Asambleja

Pirms uzstādīšanas cauruļvads ir rūpīgi jāizskalo. Dzeramā ūdens sistēmas pirmā uzpilde jāveic ar filtrētu ūdeni (DIN 1988, 2. daļa). Filtrs jānovieto vertikāli ar tā galveno asi. Filtrs tiek uzstādīts cauruļvadā bez sprieguma, ņemot vērā plūsmas virzienu (bultiņa uz korpusa).

apkope

Par nepieciešamo apkopi norāda apkopes indikators filtra augšpusē. Tomēr DIN 1988 standarts nosaka, ka filtrs ir jāmazgā vismaz reizi divos mēnešos. Duo DFR apkopei nav nepieciešami īpaši instrumenti. Lai veiktu filtra apkopi, atveriet lodveida krānu un pagrieziet filtra pamatni 2-3 pagriezienus pa kreisi vai pa labi. Pēc tam atkal aizveriet lodveida krānu. Ūdens padeve turpinās ar filtrētu ūdeni pat mazgāšanas laikā. Pilnībā pagriežams savienojuma atloks.
