Slāņi - bufera atmiņa ar 1 siltummaini

SPSR stratificēta bufera uzglabāšana – efektīvs uzglabāšanas risinājums apkures, saules un cietā kurināmā sistēmām

Produkta pārskats

SPSR stratificētā bufertvertne ir izturīgas konstrukcijas karstā ūdens uzglabāšanas tvertne apkures sistēmām, saules siltumenerģijas sistēmām un koģenerācijas stacijām. Tā apvieno stabilu tvertnes konstrukciju ar integrētu stratifikācijas tehnoloģiju un pastāvīgi sametinātu gludo cauruļu siltummaini, tādējādi nodrošinot augstu sistēmas efektivitāti un uzticamu atgaitas plūsmas stratifikāciju.

Būvniecība un materiāli

Tvertne un atklāto cauruļu siltummainis ir izgatavoti no augstas kvalitātes S235JRG2 tērauda saskaņā ar DIN 4753 un EN 12897. Iekšpuse ir neapstrādāta, bet ārējais apvalks ir gruntēts. Uzglabāšanas tvertne ir droši nostiprināta uz pamatnes gredzena. Tvertne ir paredzēta maksimālajam darba spiedienam 5 bar un tai ir divas ligzdas elektriskajām sildīšanas kasetnēm.

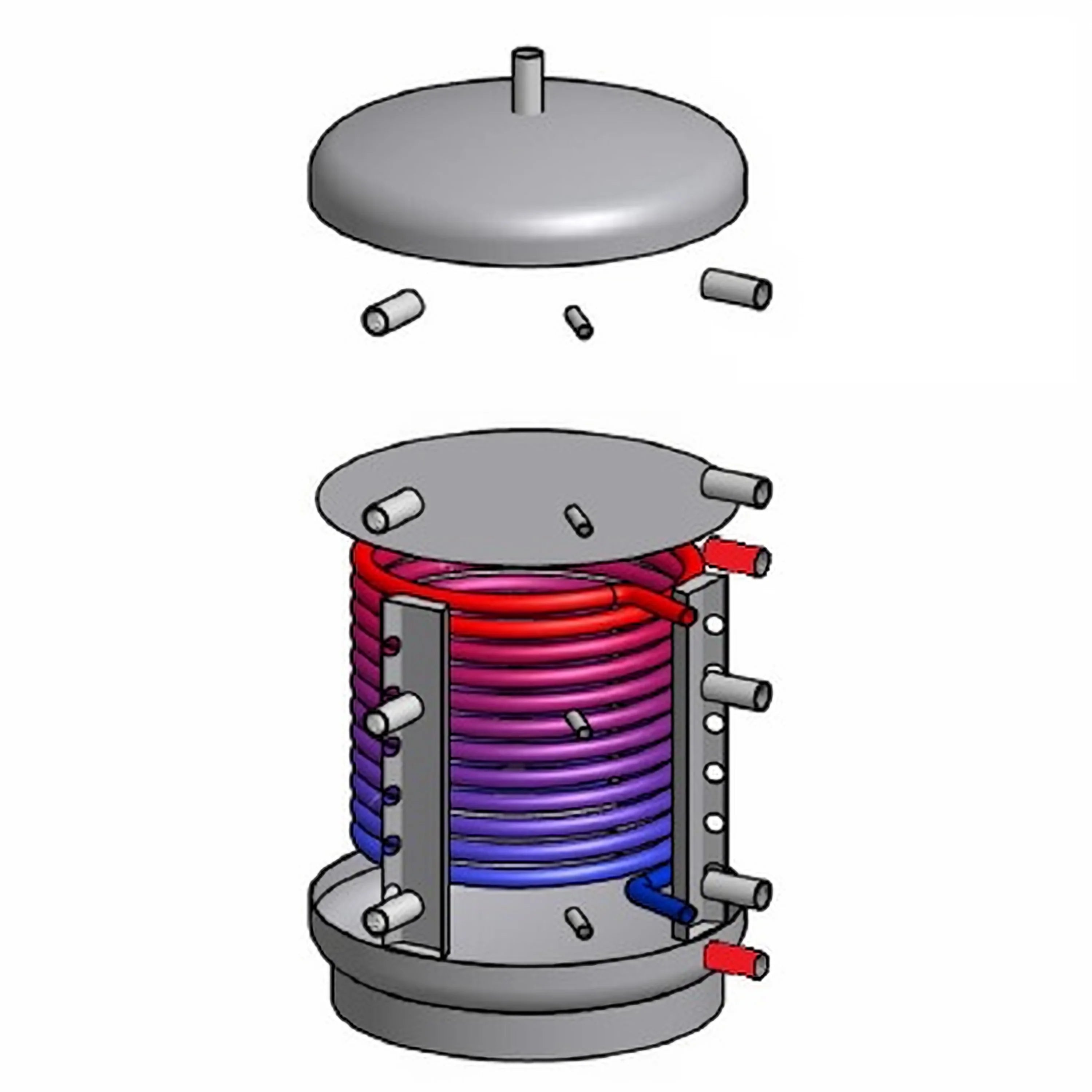

Slāņu tehnoloģija un siltummaiņi

Optimālai stratifikācijai uzglabāšanas tvertnē ir integrēti stratifikācijas kanāli un iemetināta stratifikācijas plāksne. Šīs sastāvdaļas samazina sajaukšanos un uzlabo temperatūras stratifikāciju, tādējādi palielinot izmantojamā siltuma daudzumu. Pastāvīgi sametinātais gludo cauruļu siltummainis nodrošina efektīvu siltumapmaiņu saules un apkures lokiem.

Savienojumi un uzstādīšanas vienkāršība

90° leņķiskais savienojumu izvietojums atvieglo vairāku bufera uzglabāšanas tvertņu uzstādīšanu un pievienošanu. Tas nodrošina kompaktu sistēmu izkārtojumu un vienkāršu sistēmu savienošanu. Savienojumu un pamatnes gredzena izvietojums vienkāršo uzstādīšanu un turpmāko apkopi.

Izolācijas varianti – EPS AirPor® pelēks

EPS AirPor® pelēkā putupolistirola izolācija ir pieejama 100 mm (efektivitātes klase C) un 130 mm (efektivitātes klase B) biezumā. Izolācija apvieno EPS ar papildu flīsa slāni un grafīta nanodaļiņu piedevu, kas ievērojami samazina siltuma zudumus, pateicoties palielinātai siltuma atstarošanai.

Pateicoties vieglajai un precīzi pieguļošajai konstrukcijai, izolācija ir ātri uzstādāma, mehāniski izturīga un 100% pārstrādājama. Kopējais izolācijas biezums, kā arī papildu grīdas un jumta izolācija nodrošina ievērojamu enerģijas ietaupījumu ekspluatācijas laikā.

Izolācijas variants – īpaši stingras PU putas

150 mm biezā PU īpaši stingrā putu izolācija (600–1000 litru tvertnēm) apvieno izcilas izolācijas īpašības ar RAL 9006 PS apvalku un spaiļu sloksni vienkāršai uzstādīšanai. 10 mm bieza poliestera šķiedru flīsa novērš konvekcijas zudumus uz tvertnes sienas, vāka un uzmavām.

Ar aptuveni 0,023 W/mK siltumvadītspēju un A efektivitātes klasi šī izolācija piedāvā vislabāko izolācijas veiktspēju šajā klāstā, kā arī ir pārstrādājama un draudzīga ādai.

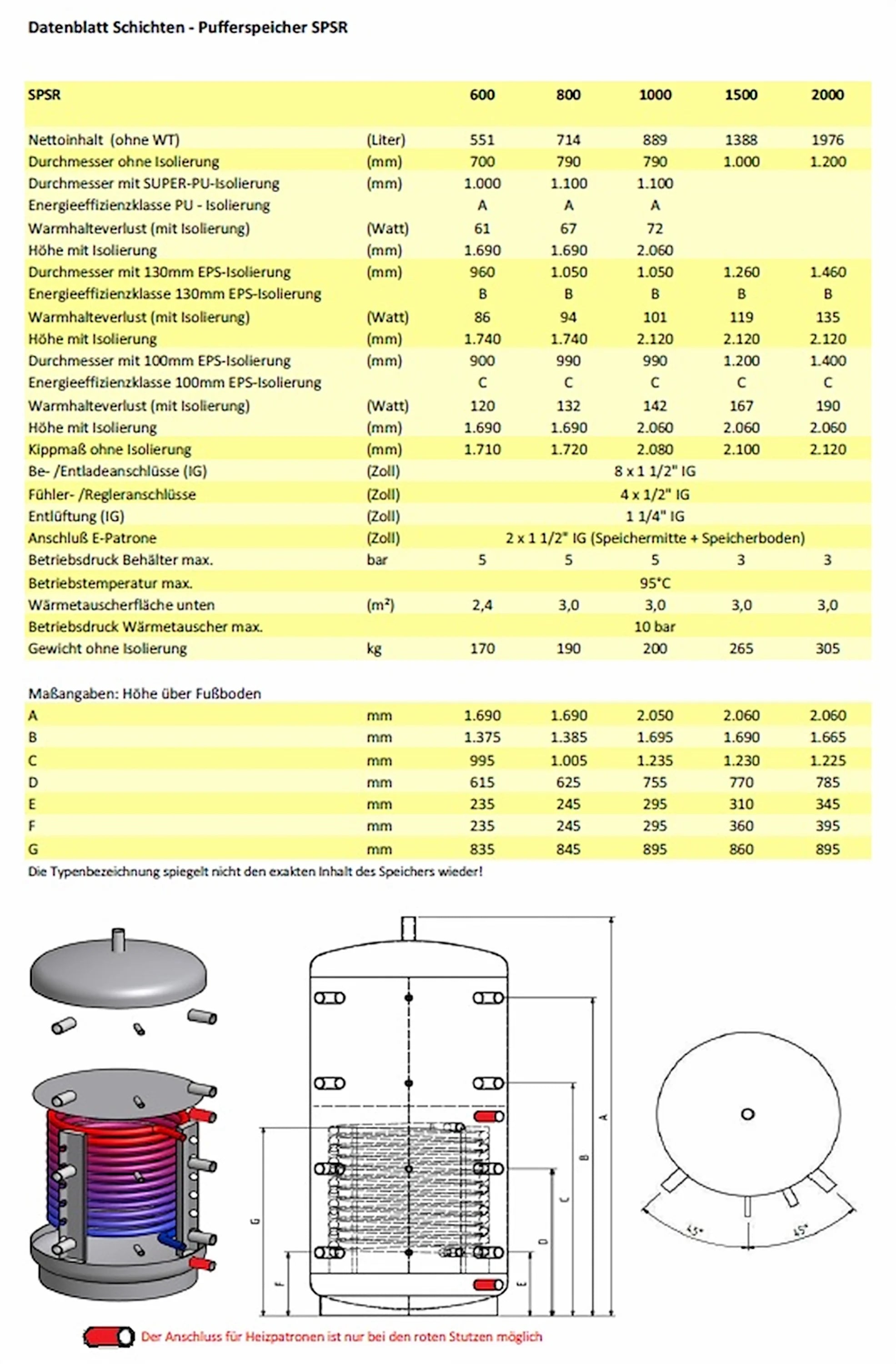

Tehniskie dati un aprīkojums

SPSR ir aprīkots ar stratifikācijas kanāliem, stratifikācijas plāksni un pastāvīgi uzstādītu gludu cauruļu siltummaini. Citas funkcijas ietver neapstrādātu iekšpusi un gruntētu ārējo virsmu, divas ligzdas elektriskajām sildīšanas kasetēm un konstrukciju darba spiedienam līdz 5 bar.

Priekšrocības un pielietojuma jomas

Mērķtiecīgas slāņošanas tehnoloģijas, augstas kvalitātes tērauda konstrukcijas un efektīvas izolācijas kombinācija palielina apkures sistēmu efektivitāti un samazina siltuma zudumus. Pielietojuma jomas ietver apkures sistēmas, cietā kurināmā katlus, saules enerģijas sistēmas un kombinētās siltuma un elektroenerģijas stacijas, kā arī kombinētās enerģijas sistēmas, kas balstās uz uzticamu temperatūras stratifikāciju.

Vide, drošība un standarti

Izmantotie materiāli ir videi draudzīgi un lielā mērā pārstrādājami.Izolācijas materiāli atbilst vispārējām ugunsdrošības prasībām (DIN 4102 B2) un siltumvadītspējas prasībām saskaņā ar DIN EN 12667, kas nozīmē, ka uzglabāšanas tvertne atbilst augstiem drošības un ekoloģijas standartiem.

Izvēle, uzstādīšanas instrukcijas un serviss

Izvēlieties pareizo uzglabāšanas ietilpību un izolācijas variantu atbilstoši jūsu sistēmas vajadzībām; standartizētais uzmavu izvietojums atvieglo integrāciju. Lai nodrošinātu optimālu veiktspēju, ieteicams veikt profesionālu uzstādīšanu, ko veic apmācīts personāls, un sistēmas plānošanas laikā ņemt vērā savienojumu konfigurācijas.

Piegādes apjoms

• Stratificēta uzglabāšanas tvertne ar 1 siltummaini pēc jūsu izvēles
• ieskaitot izvēlēto izolāciju
• Asambleja &pastiprinātāja lietošanas instrukcija
