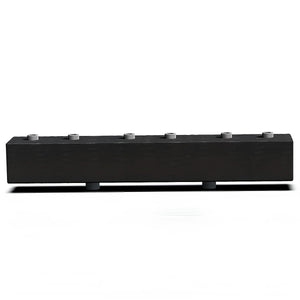

Sadales josla 2 vai 3 sildīšanas shēmas Sunex

Sunex apkures loku kolektori – efektīva siltuma sadale jūsu apkures sistēmai

Produkta pārskats

Sunex apkures loka kolektors ir īpaši izstrādāts centrālās apkures sistēmām ar radiatoriem, grīdas apsildi un jauktām sistēmām. Tas nodrošina drošu apkures ūdens sadali diviem vai trim neatkarīgiem lokiem, tādējādi piedāvājot elastīgas pielietojuma iespējas dzīvojamās un komerciālās ēkās.

Pieejams 2 kontūru DN20, 2 kontūru DN25, 3 kontūru DN20 un 3 kontūru DN25 versijās, kā arī ar ārējo vītni (AG) vienkāršākām pieslēgšanas iespējām. Izturīgā konstrukcija un augstas kvalitātes EPP izolācija nodrošina ilgstošu darbību un minimālus siltuma zudumus.

Pielietojuma jomas

Ideāli piemērots jaunbūvēm un modernizācijai: neatkarīgi no tā, vai tā ir grīdas apsilde vai radiatori, sadalītājs pielāgojas jūsu sistēmai un optimizē siltuma sadali. Jauktās sistēmās ar atšķirīgām plūsmas temperatūrām tas izceļas ar precīzu regulējamību.

Sunex apkures loka kolektors nodrošina arī pastāvīgu komfortu komerciālās ēkās, piemēram, birojos, medicīnas praksēs un darbnīcās. Pateicoties plašajam modeļu klāstam, to var pielāgot individuālām veiktspējas prasībām.

Būvniecība un materiāli

Sadalītāja galvenais korpuss ir izgatavots no augstas kvalitātes tērauda, kas droši darbojas pat augstā temperatūrā un spiedienā. Uzgriežņi ir izgatavoti no misiņa un nodrošina korozijizturīgu savienojumu.

30 mm bieza EPP izolācija samazina siltuma zudumus un uzlabo sistēmas efektivitāti. M8 stiprinājums nodrošina vienkāršu un drošu montāžu pie sienas bez papildu kronšteiniem.

Tehnoloģija

Maksimālā darba temperatūra: 110 °C | Maksimālais darba spiediens: 6 bar. Jauda ir no 29 kW (ΔT = 20 K, 2 kontūri DN20) līdz 54 kW (ΔT = 20 K, 2/3 kontūri DN25).

Maksimālā plūsmas ātrums: 1,2 m³/h DN20 un 2,3 m³/h DN25. Izmēri atšķiras atkarībā no modeļa no 193/137/552 mm līdz 193/140/862 mm (augstums/dziļums/platums), un svars no 5,7 līdz 8,9 kg.

Montāža un pieslēgšana

Pateicoties skaidrām atzīmēm katla un apkures loka pusēs, savienojumus var veikt ātri un precīzi. Katla puse ir aprīkota ar AG 1" vai AG 5/4" pieejams, apkures loka pusē pēc izvēles ar IG 1", IG6/4" vai AG 1".

Komplektā iekļautie stiprinājuma elementi nodrošina ērtu montāžu pie sienas. Vienkārša piekļuve visiem savienojumiem atvieglo apkopi un tīrīšanu.

Priekšrocības īsumā

Sunex apkures loka kolektors apvieno izturīgu tērauda konstrukciju, korozijizturīgus misiņa uzgriežņus un efektīvu EPP izolāciju. Tas pārsteidz ar savu augsto veiktspēju, vienkāršo uzstādīšanu un elastīgām pieslēgšanas iespējām.

Lieliski piemērots mūsdienu apkures sistēmām, tas nodrošina uzticamu siltuma sadali, samazina enerģijas zudumus un palielina dzīves komfortu katrā ēkā.

Tehniskie dati

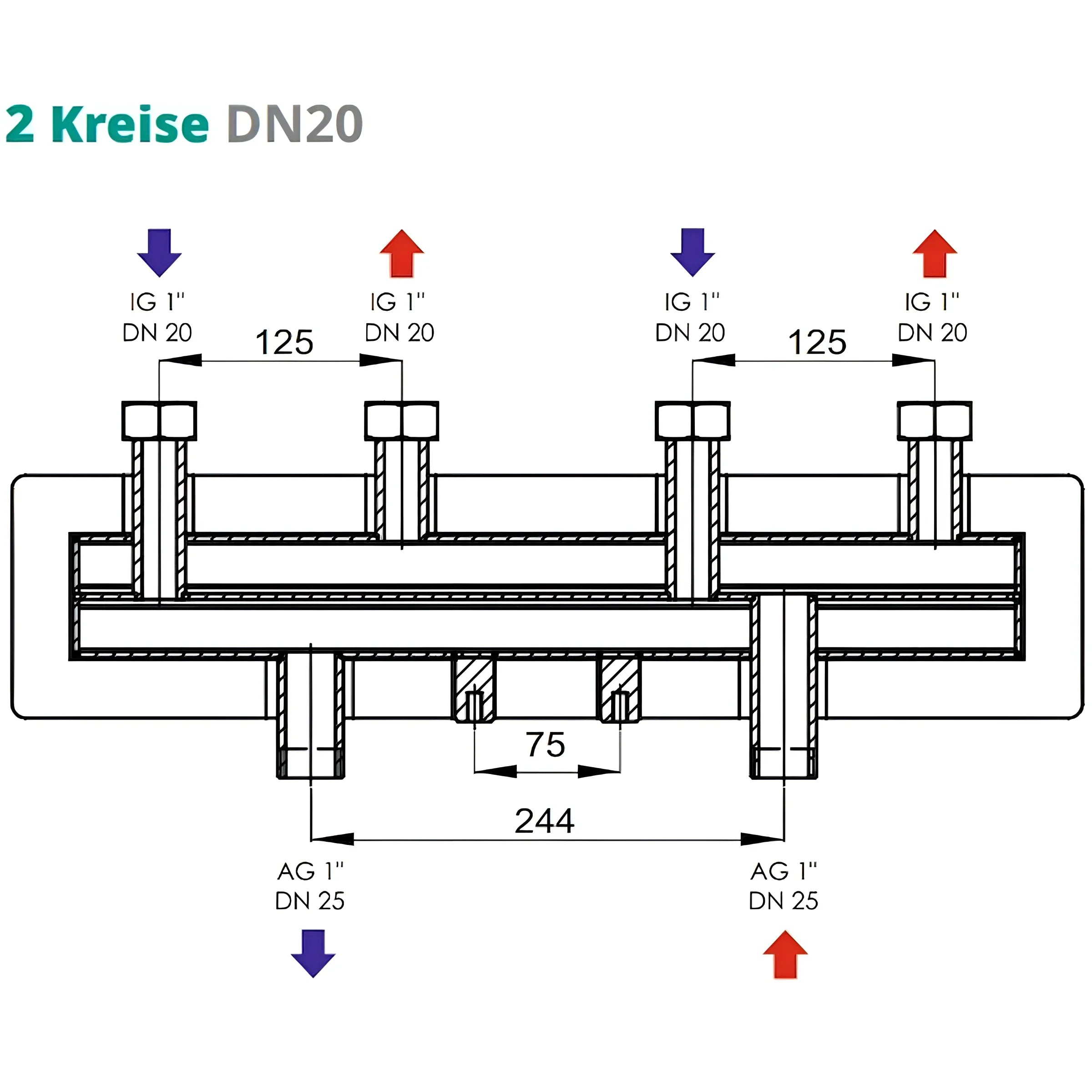

DN20 2 ķēdes

• Izplatītāja materiāls: tērauds
• Uzgrieznis: misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 137 x 552 mm
• Svars: 5,76 kg
• Maks. darba temperatūra: 110 °C
• maks. darba spiediens: 6 bāri
• maks. jauda: 29 kW
• maks. plūsmas ātrums: 1,2 m/h
• Katla puses pieslēgums: 1" AG
• Apkures loka pieslēgums: 1" IG

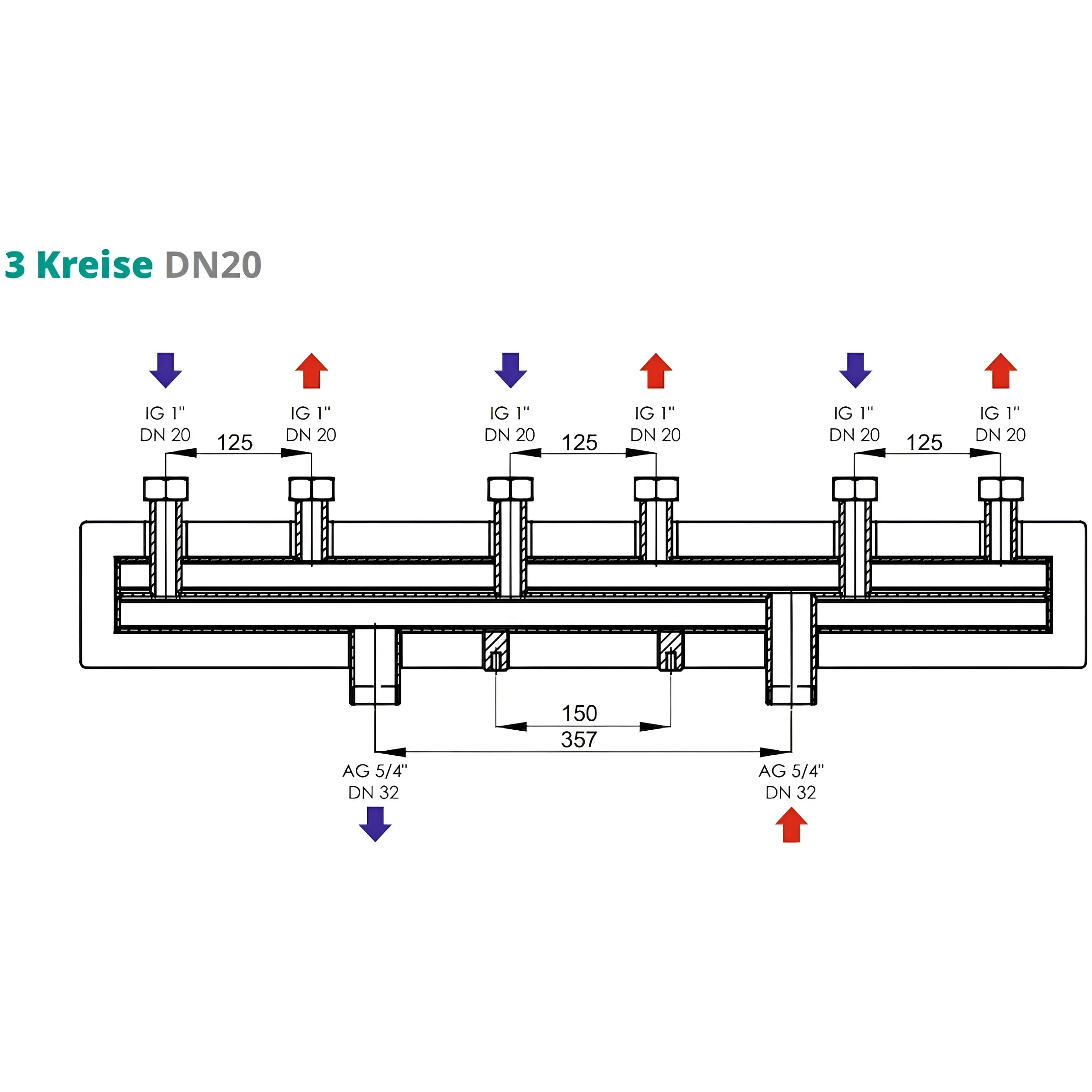

DN20 3 ķēdes

• Izplatītāja materiāls: tērauds
• Uzgrieznis: misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 140 x 862 mm
• Svars: 8,44 kg
• Maks. darba temperatūra: 110 °C
• maks.Darba spiediens: 6 bāri
• maks. jauda: 54 kW
• maks. plūsmas ātrums: 2,3 m/h
• Katla puses pieslēgums: 5/4" AG
• Apkures loka pieslēgums: 1" IG

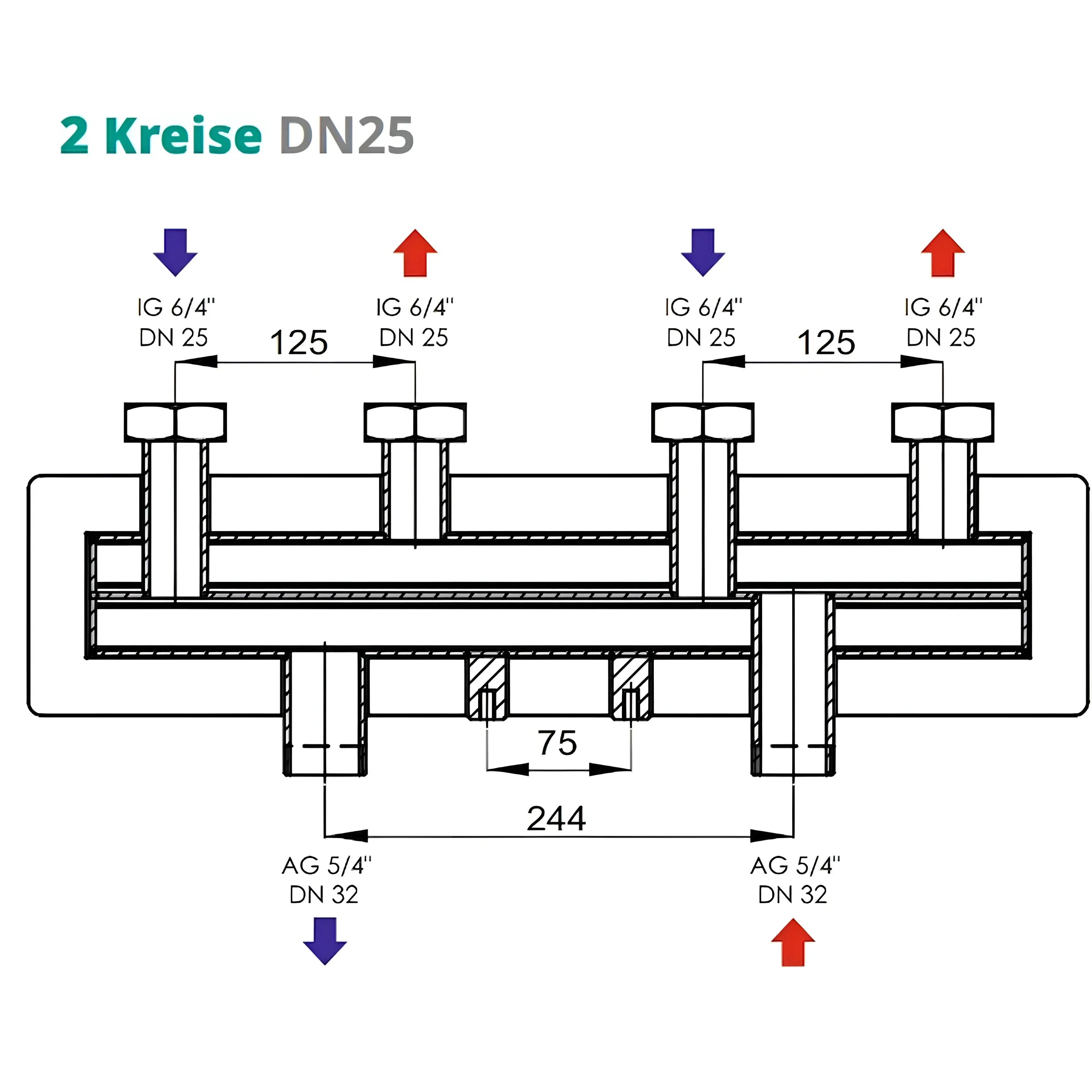

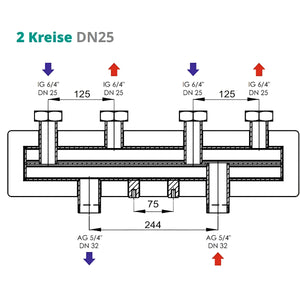

DN25 2 ķēdes

• Izplatītāja materiāls: tērauds
• Uzgrieznis: misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 137 x 552 mm
• Svars: 6,05 kg
• Maks. darba temperatūra: 110 °C
• maks. darba spiediens: 6 bāri
• maks. jauda: 54 kW
• maks. plūsmas ātrums: 2,3 m/h
• Katla puses pieslēgums: 5/4" AG
• Apkures loka puses pieslēgums: 6/4" IG

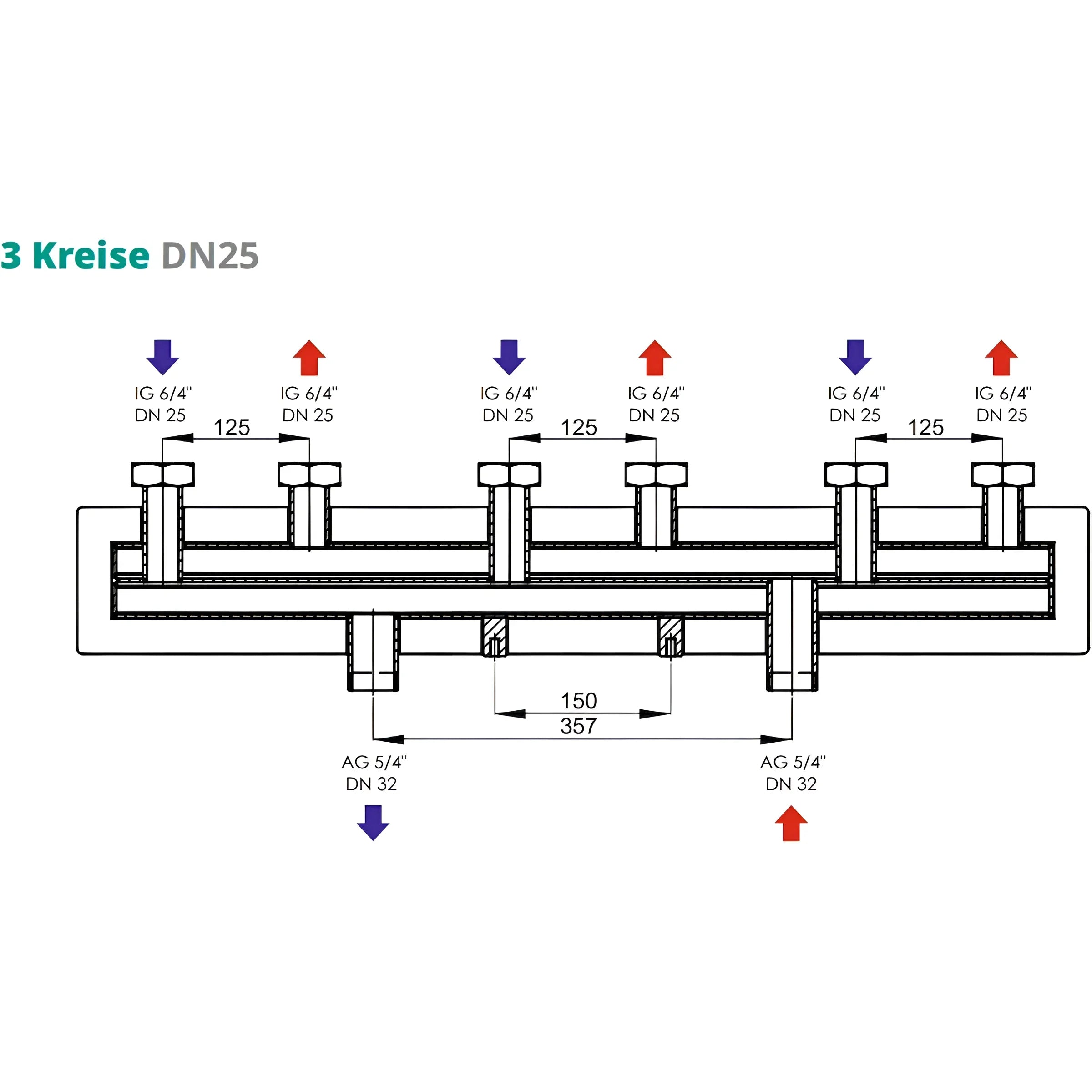

DN25 3 ķēdes

• Izplatītāja materiāls: tērauds
• Uzgrieznis: misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 140 x 862 mm
• Svars: 8,49 kg
• Maks. darba temperatūra: 110 °C
• maks. darba spiediens: 6 bāri
• maks. jauda: 54 kW
• maks. plūsmas ātrums: 2,3 m/h
• Katla puses pieslēgums: 5/4" AG
• Apkures loka puses pieslēgums: 6/4" IG

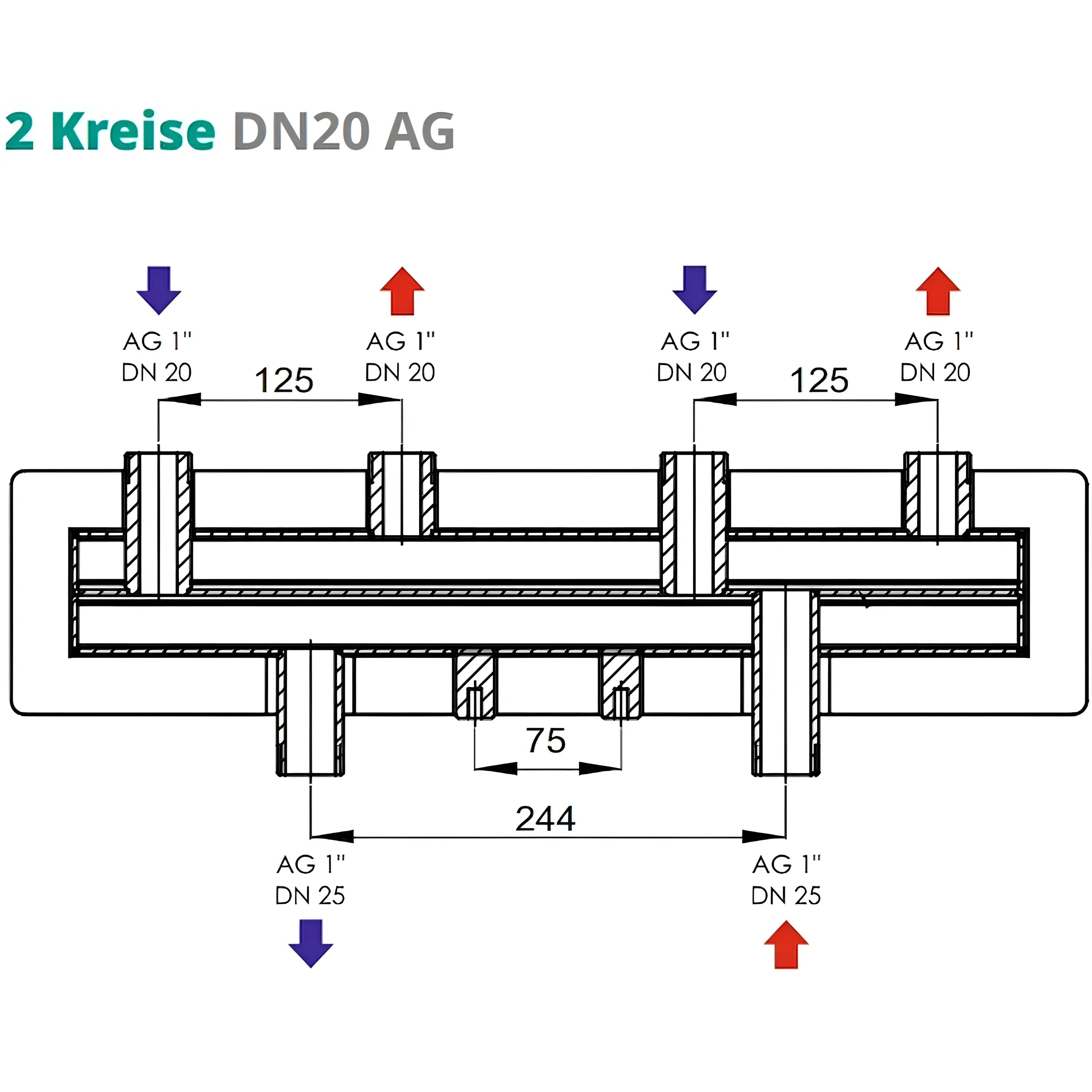

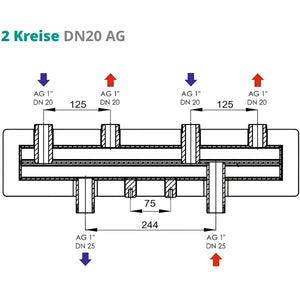

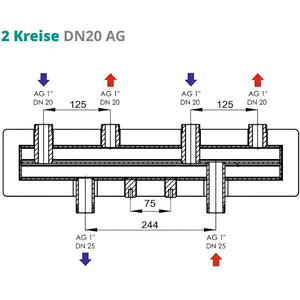

DN20 AG 2 ķēdes

• Izplatītāja materiāls: tērauds
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 170 x 140 x 552 mm
• Svars: 5,7 kg
• Maks. darba temperatūra: 110 °C
• maks. darba spiediens: 6 bāri
• maks. jauda: 29 kW
• maks. plūsmas ātrums: 1,2 m/h
• Katla puses pieslēgums: 1" AG
• Apkures loka pieslēgums: 1" IG

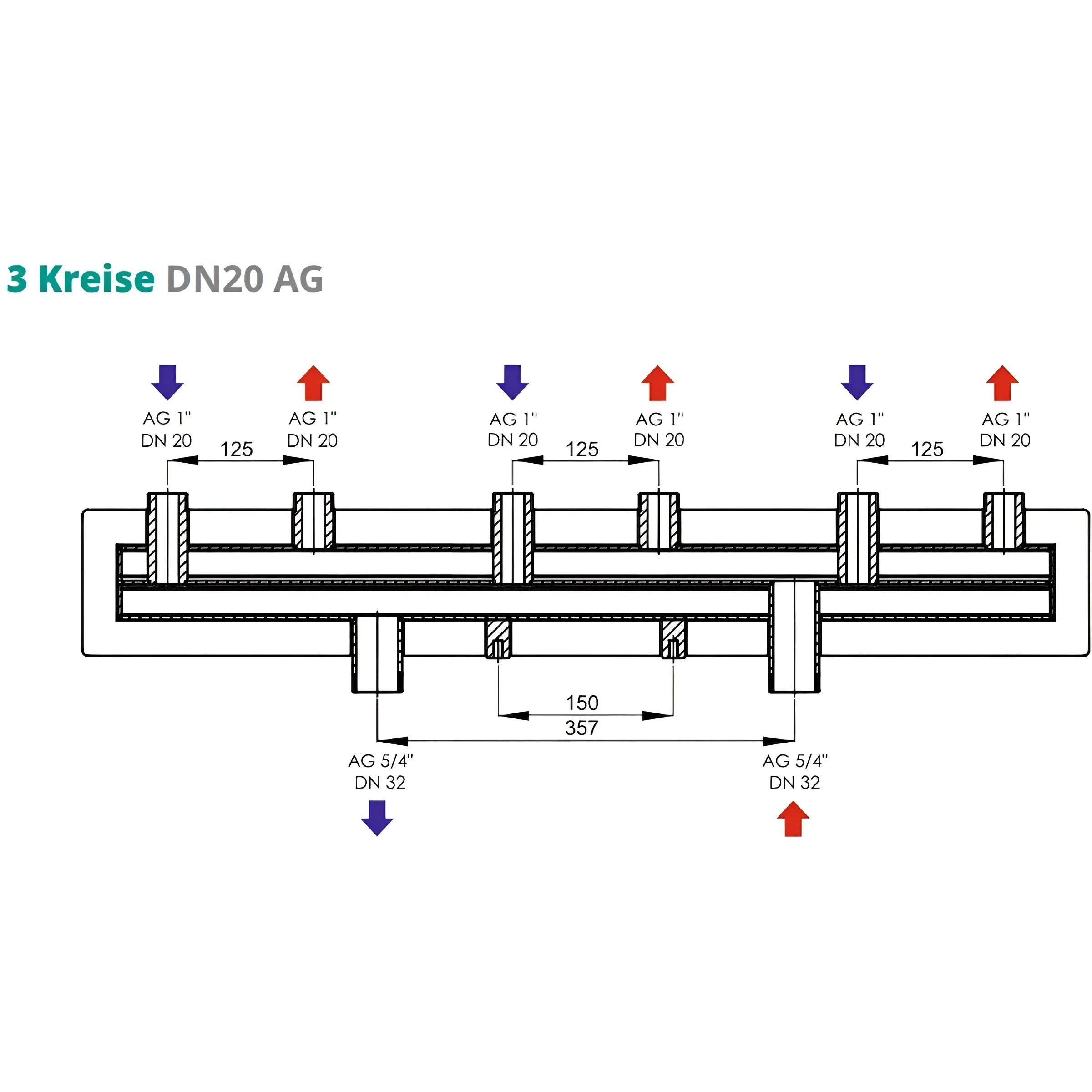

DN20 AG 3 ķēdes

• Izplatītāja materiāls: tērauds
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 170 x 140 x 862 mm
• Svars: 8,9 kg
• Maks. darba temperatūra: 110 °C
• maks. darba spiediens: 6 bāri
• maks. jauda: 54 kW
• maks. plūsmas ātrums: 2,3 m/h
• Katla puses pieslēgums: 5/4" AG
• Apkures loka pieslēgums: 1" IG

Piegādes apjoms

• Jūsu izvēlēts apkures loka sadalītājs
• Montāžas un lietošanas instrukcija

Lejupielādēt

• Datu lapa
