Karsto ūdeni darbina saules PV elektrība
Kā tas darbojas:
1. Elektroenerģijas pārpalikums:
Fotoelektriskā sistēma bieži vien saražo vairāk elektroenerģijas nekā tieši patērē mājsaimniecībā, īpaši saulainā laikā.
2. Sildelements:
Liekā elektrība tiek novirzīta uz sildelementu karstā ūdens uzglabāšanas tvertnē.
3. Siltuma konversija:
Sildelements pārveido elektrību siltumā un uzsilda ūdeni uzglabāšanas tvertnē.
100 litru karstā ūdens uzglabāšanas tvertne ETWS
The karstā ūdens uzglabāšanas tvertne 100 litru ETWS apvieno jaunākās tehnoloģijas ar augstu uzticamību centrālās karstā ūdens sagatavošanas jomā. Augsti efektīvs siltummainis ar 1,2 m² virsmas laukumu izmanto jūsu saules siltumsistēmas vai katla siltumenerģiju un ērti un ekonomiski uzsilda līdz pat 180 litriem karstā ūdens.
Augstas kvalitātes emaljas pārklājums uzglabāšanas tvertnes iekšpusē kopā ar liela izmēra magnija anodu nodrošina ilgstošu aizsardzību pret koroziju. Pateicoties integrētajai poliuretāna izolācijai, siltuma zudumi saglabājas zemi (tikai 28 W jaudas izkliede), un temperatūra tiek uzturēta līdz pat 95 °C.

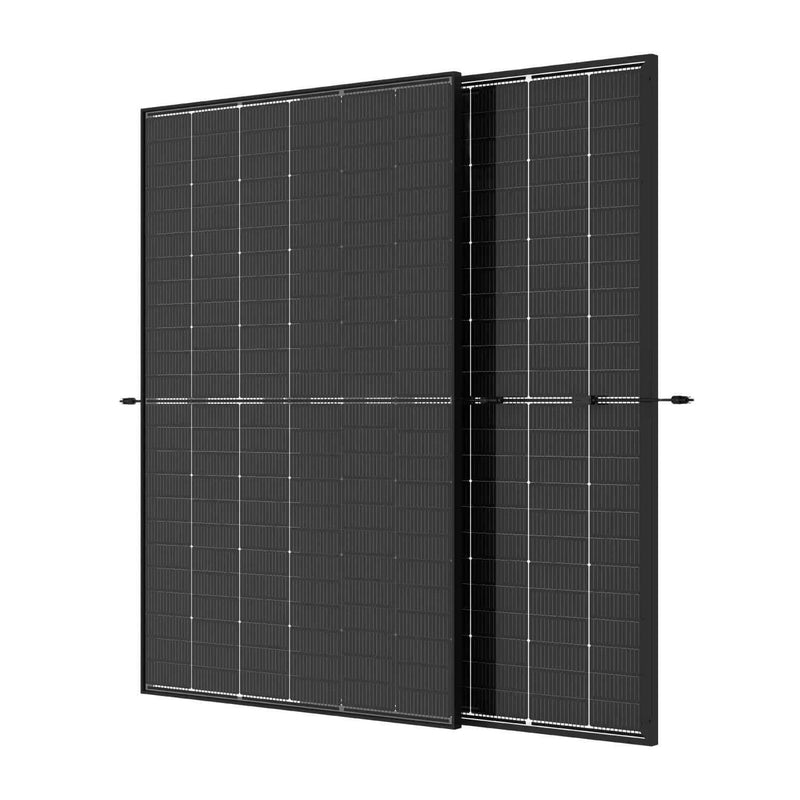

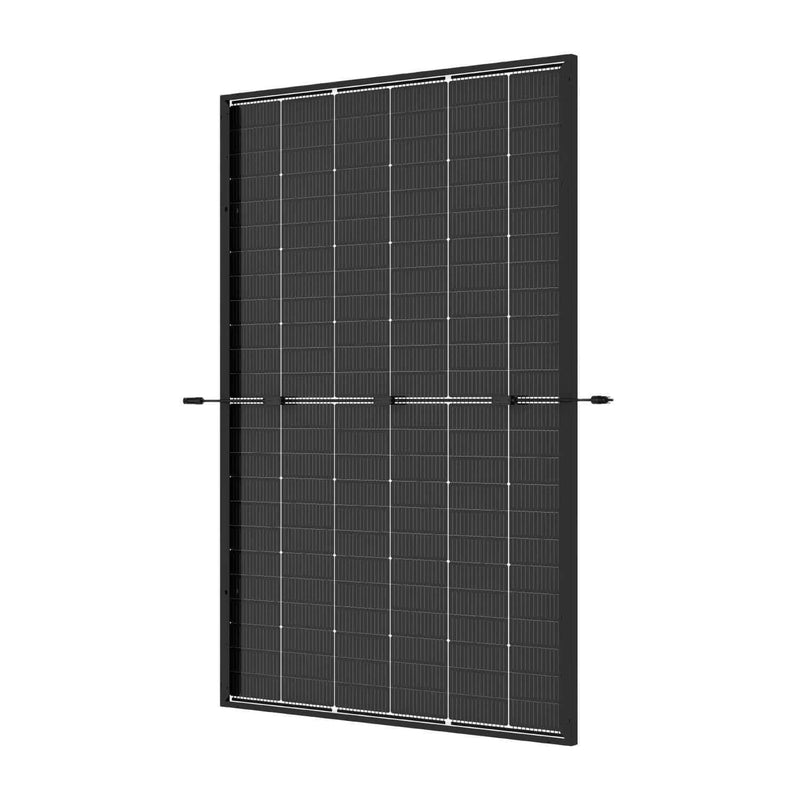

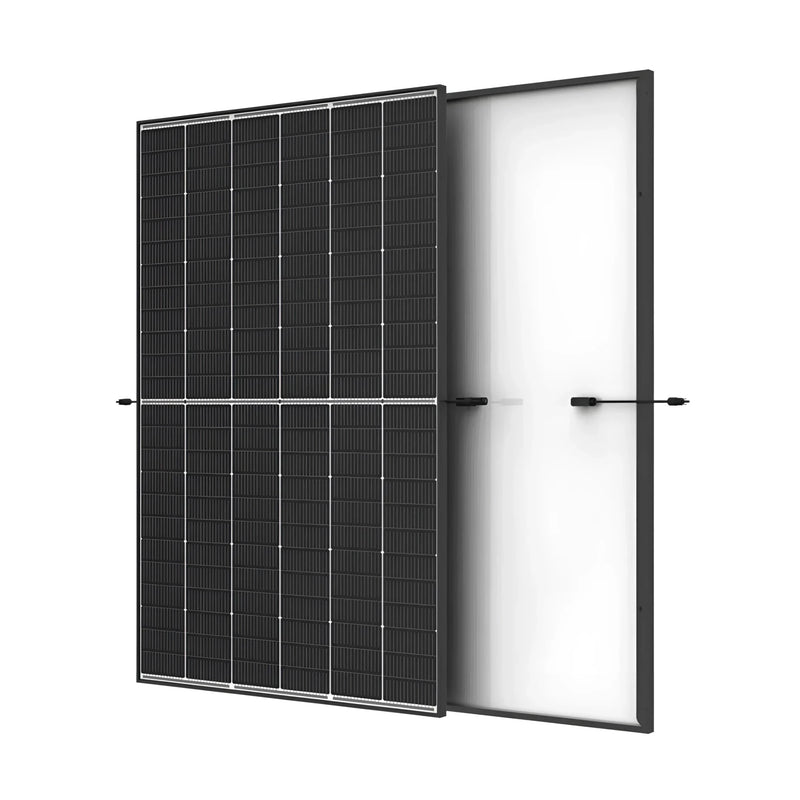

Augstas veiktspējas divfāžu PV saules modulis Trina Vertex S+
Trina Vertex S+ modulis nodrošina maksimālo jaudu līdz 435 Wp un sasniedz vienu no labākajām efektivitātes pakāpēm tirgū — 21,8 %. Pateicoties divfāžu dubultstikla dizainam, efektīvi tiek izmantots gan priekšējais, gan fona apgaismojums, palielinot enerģijas patēriņu līdz pat 85 %.
Izturīgā konstrukcija ar spiedes stiprību 5400 Pa priekšpusē un 4000 Pa aizmugurē nodrošina maksimālu izturību pret krusu, sniegu un vēja spiedienu. Modulis, kura garums ir 1762 mm, platums 1134 mm un svars 21,8 kg, ir daudzpusīgs un piemērots izmantošanai gan dzīvojamo, gan komerciālo ēku jumtos.

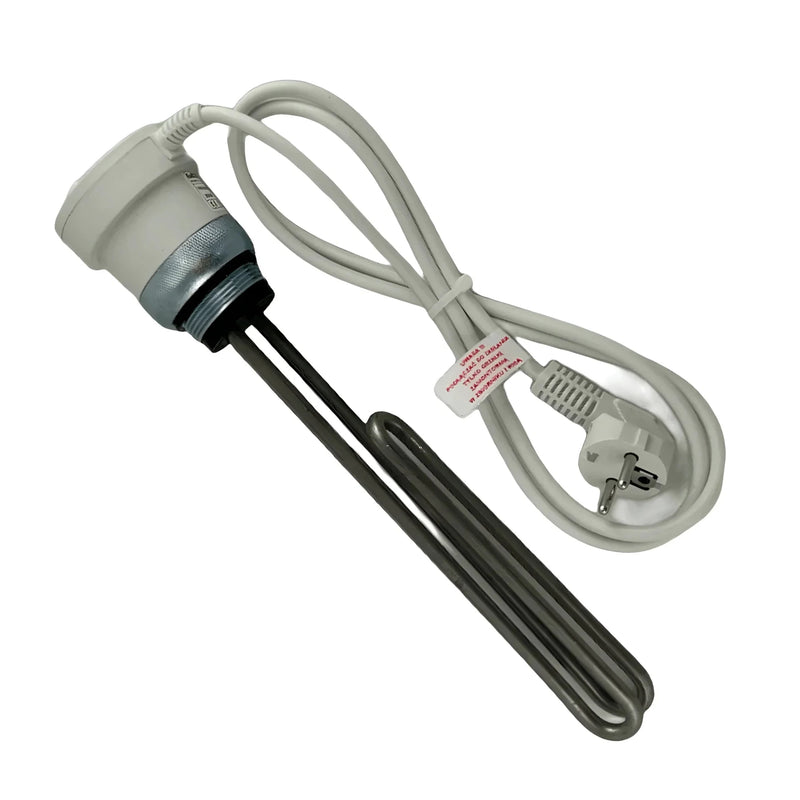

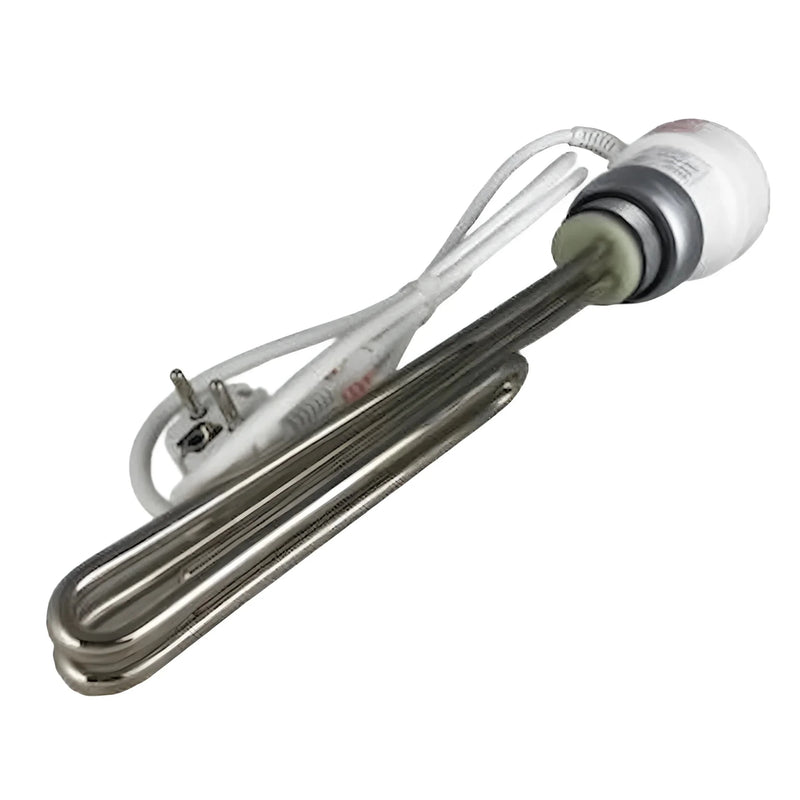

1,5 kW sildelements uzticamam atbalstam
1,5 kW elektriskais sildelements Izgatavots no augstas kvalitātes nerūsējošā tērauda, tas nodrošina precīzu temperatūras kontroli no 5 °C līdz 75 °C, pateicoties integrētajam termostatam. Ieslēgšanas histerēze 7–10 °C robežās nodrošina stabilas temperatūras vērtības un samazina pārslēgšanas ciklus.
Pateicoties tā aizsardzības pret salu funkcijai un drošības temperatūras ierobežotājam pie 93 °C, sildelementu var droši lietot pat aukstās dienās. Tā kompaktais uzstādīšanas garums 300 mm, IPX4 aizsardzības klase un darba spiediens līdz 10 bar padara to par ideālu papildinājumu... Karstā ūdens uzglabāšanas tvertnes un PV saules enerģijas sistēmas.
Tehniskie dati
100 litru karstā ūdens tvertnes tehniskās specifikācijas
- Tilpums: 100 litri
- Siltummaiņa virsmas laukums: 1,2 m²
- Siltummaiņa tilpums: 5,27 litri
- Apkures turpgaitas un atgaitas savienojumi: 3/4" AG
- Karstā ūdens padeves un atgaitas savienojumi: 3/4" AG
- Cirkulācijas pieslēgums: 3/4" AG
- Magnija anoda savienojums: 1 1/4" IG
- Elektriskās apkures pieslēgums: 1 1/2" IG
- Siltumizolācija: poliuretāna putas (PUR)
- Uzglabāšanas tvertnes maksimālā darba temperatūra: 95 °C
- Uzglabāšanas tvertnes/siltummaiņa maksimālais darba spiediens: 6 bāri
- Siltummaiņa maksimālā darba temperatūra 100 °C
- Zaudējumi: 28 vati
- Izmēri ar izolāciju (diametrs x augstums): 625 x 770 mm
- Svars (tukš): 64 kg

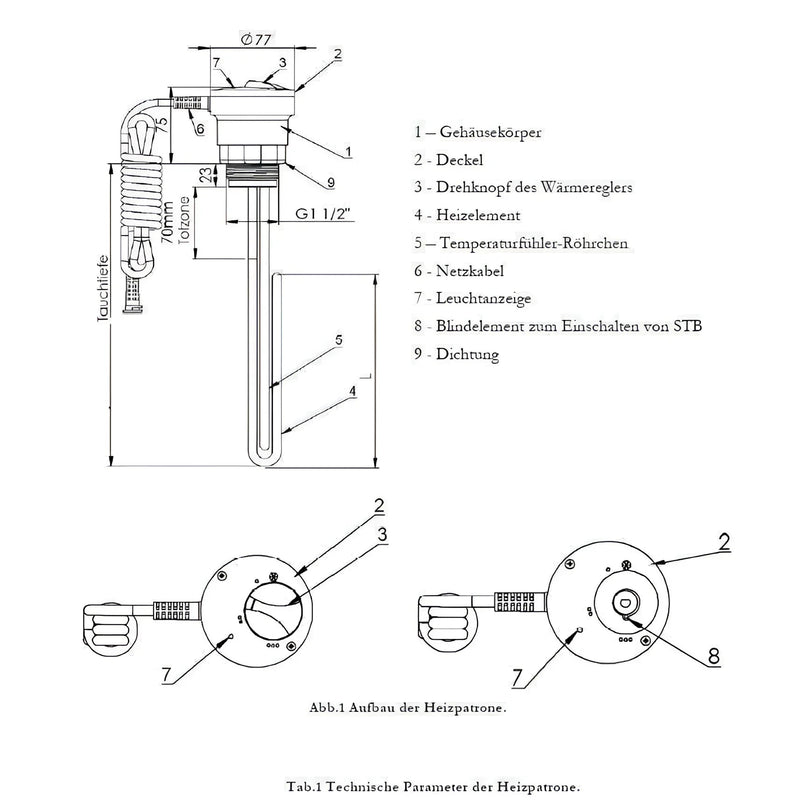

Sildelementa tehniskie dati īsumā
- Sildīšanas jauda: 1,5 kW
- Temperatūras diapazons: 5–75 °C
- Ieslēgšanas histerēze: 7–10 °C
- Uzstādīšanas garums: 300 mm
- Neapsildāms garums: 70 mm
- Drošības temperatūras ierobežotājs: 93°C
- Savienojums: 1 1/2" ārējā vītne
- Maks.Darba spiediens: 10 bāri
- Aizsardzības klase: IPX4
- Apkures spoles materiāls: 825 sakausējums
- Korpusa materiāls: plastmasa, balta
- Barošanas avots: 230 V/16 A, vienfāzes
- Savienojuma kabelis: 1,5 metri ar Schuko spraudni
Tehnisko datu modulis
- Moduļa efektivitāte: 21,8%
- Šūnu skaits: 144
- Šūnu tips: monokristālisks
- Tehnoloģija: bifaciāla
- Kabeļa garums: 1100 mm (+)/1100 mm (-)
- Savienotāju sistēma: MC4-EVO2
- Rāmja krāsa: melna
- Rāmja augstums: 30 mm
- Moduļa platums: 1134 mm
- Moduļa garums: 1762 mm
- Svars: 21,8 kg
- Spiediena slodze priekšpusē: 5400 Pa
- Spiediena izturība (aizmugurējā pusē): 4000 Pa
- Jaudas tolerance (pozitīva): 0–5 Wp

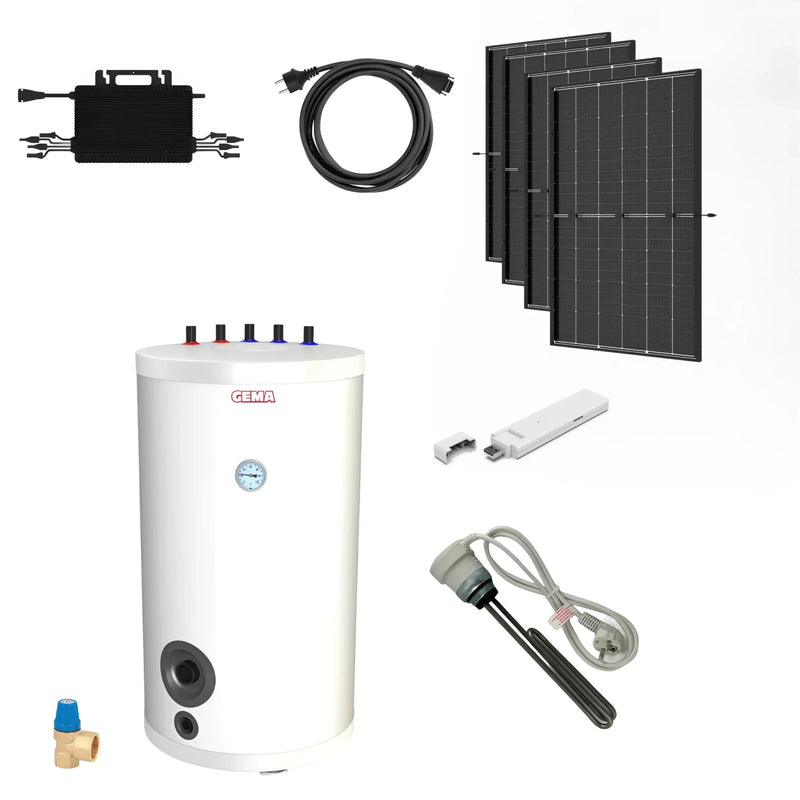

Piegādes apjoms
- 1 x karstā ūdens uzglabāšanas tvertne 100 litri
- 1 x sildelements 1,5 kW
- 4 x PV paneļi 435 WP Bifacial Black Frame

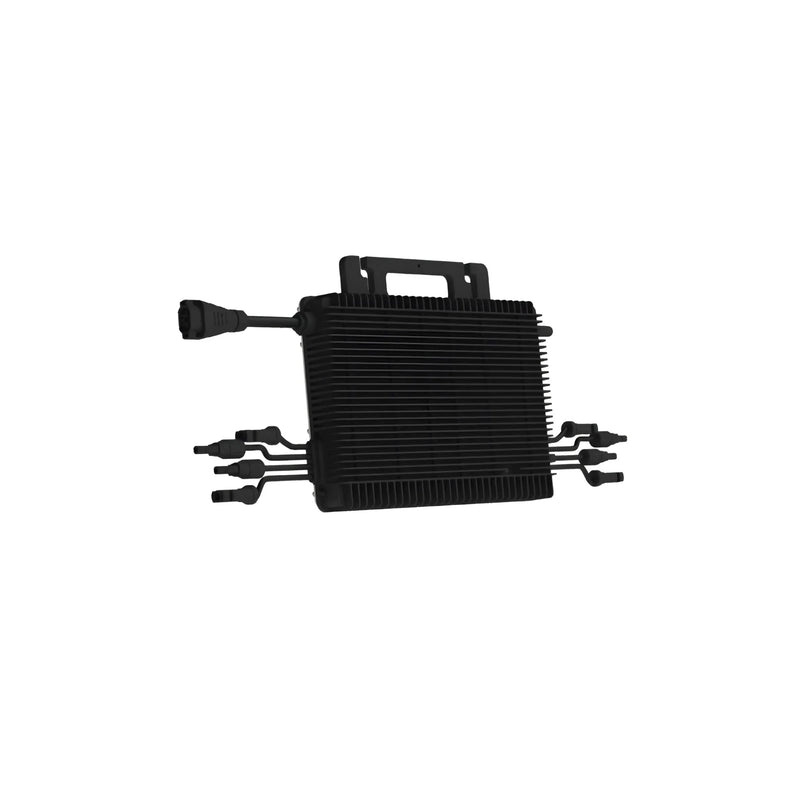

- 1 x Hoymiles 1600 W invertors

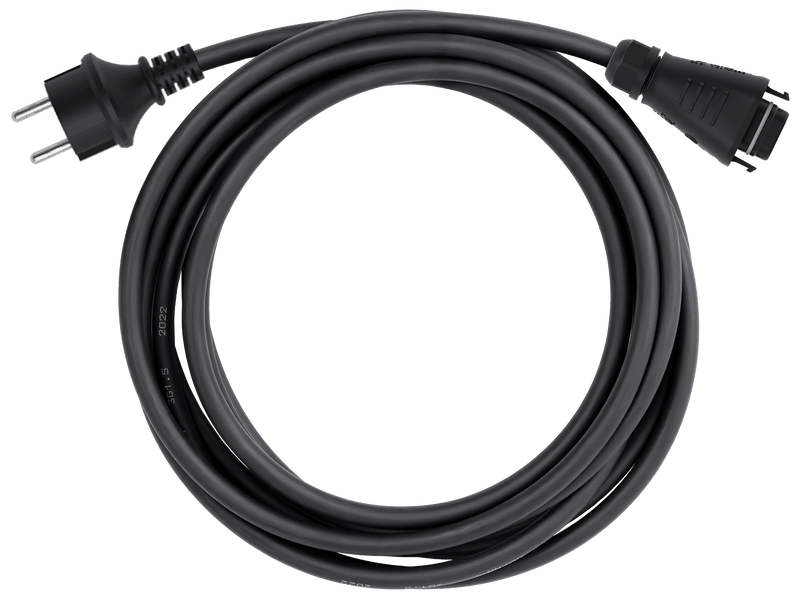

- 1 x PV pieslēguma kabelis 10 m
- 1 x DTU WLAN spraudnis
