Apkures loka sadalītājs ar sūkņu grupu un trīsceļu maisītāju

Apkures loka sadalītāju produktu pārskats

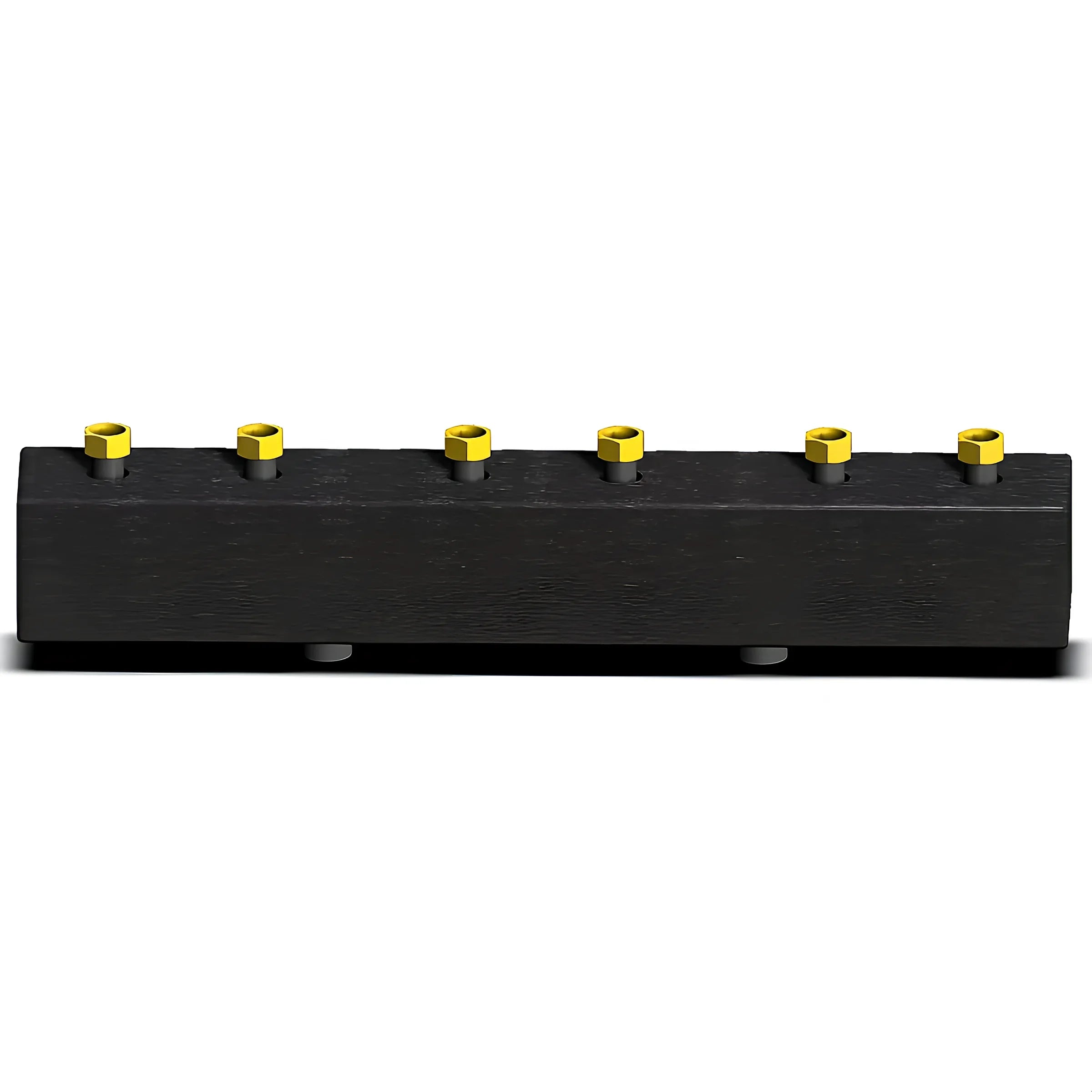

Augstas kvalitātes Sunex apkures loka kolektors apvieno izturīgu tērauda konstrukciju ar korozijizturīgiem misiņa uzgriežņiem un 30 mm biezu EPP izolāciju. Tas ir pieejams DN20 un DN25 versijās 2 vai 3 apkures lokiem un piedāvā elastīgas savienojuma iespējas ar ārējo vai iekšējo vītni.

Pateicoties kompaktajam dizainam un skaidrajam katla un apkures loka pušu marķējumam, uzstādīšana ir vienkārša un bez kļūdām – ideāli piemērota gan jaunbūvēm, gan modernizācijai.

Pielietojuma jomas

Neatkarīgi no tā, vai tā ir grīdas apsilde, radiatori vai jauktas sistēmas: apkures loka kolektors optimizē siltuma sadali dzīvojamās ēkās, komercīpašumos, birojos vai darbnīcās. Precīza vadība nodrošina augstu komforta līmeni, īpaši sistēmās ar atšķirīgām plūsmas temperatūrām.

Būvniecība un materiāli

Augstas kvalitātes tērauda kolektora korpuss nodrošina uzticamu atbalstu pat augstā temperatūrā un spiedienā. Misiņa uzgriežņi nodrošina izturīgu un pret koroziju izturīgu savienojumu. EPP izolācija samazina siltuma zudumus un palielina sistēmas efektivitāti.

M8 stiprinājumi nodrošina drošu montāžu pie sienas bez papildu kronšteiniem, vienlaikus saglabājot vieglu piekļuvi visiem savienojumiem.

Sūkņu grupas produktu pārskats

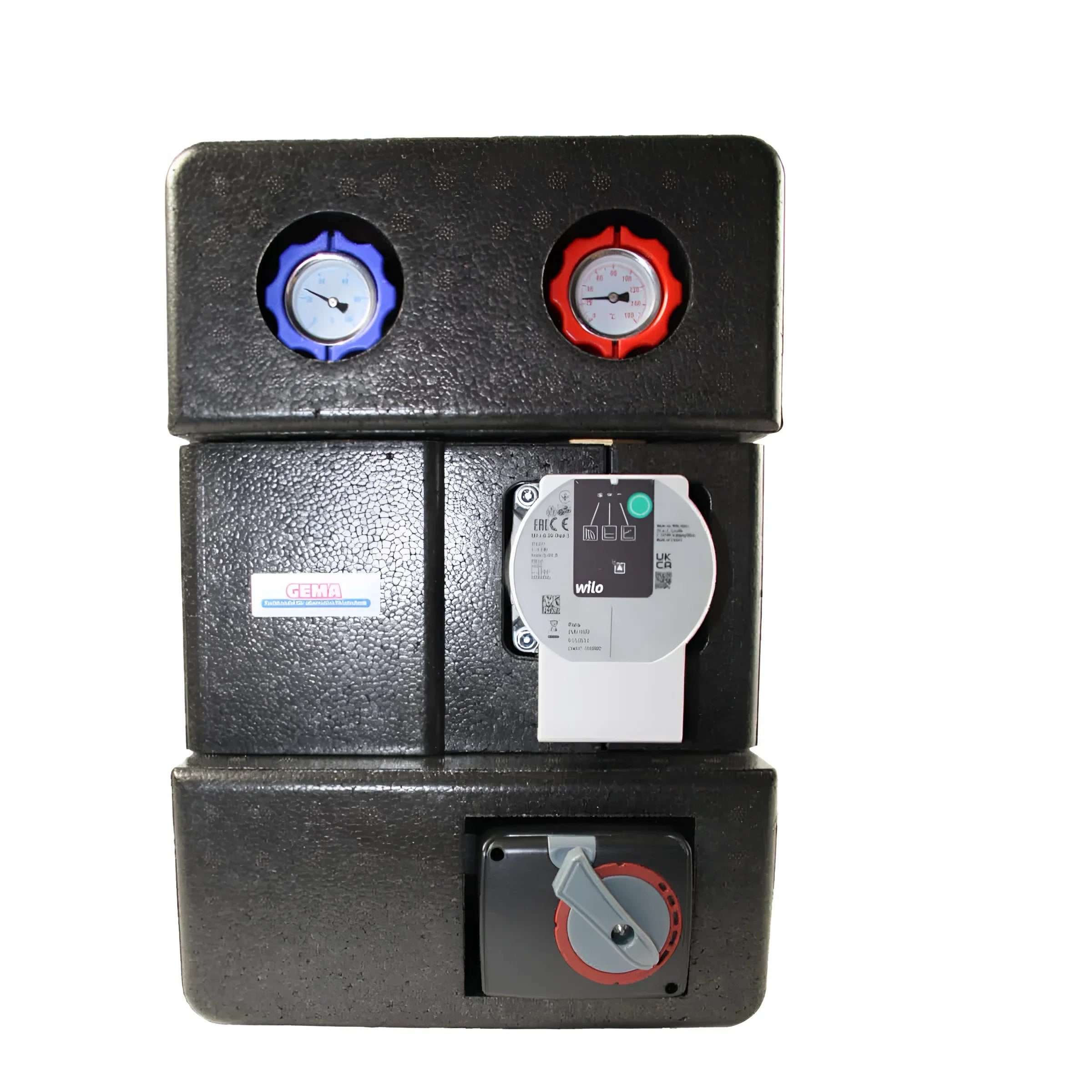

GPO-Sunex sūkņu grupa DN 25 apvieno Wilo Yonos Para 25/6 augstas efektivitātes sūkni ar trīsceļu jaucējvārstu. Tā nodrošina precīzu temperatūras kontroli un efektīvu apkures un dzesēšanas šķidruma cirkulāciju dažādās sistēmās.

Trīsceļu maisīšanas vārsts

Inovatīvais trīsceļu jaucējvārsts precīzi kontrolē apkures un dzesēšanas plūsmas atbilstoši nepieciešamībai, nodrošinot vienmērīgu temperatūras sadalījumu. Jaudīgais servomotors nodrošina vārsta atvēršanas laiku 124 sekundes un griezes momentu 8 Nm.

Augstas kvalitātes EPDM izolācija un izturīgie komponenti nodrošina uzticamu darbību daudzus gadus.

Wilo Yonos Para augstas efektivitātes sūknis

Wilo Yonos Para 25/6 raksturo zems enerģijas patēriņš, klusa darbība un inteliģentas automātiskās funkcijas. Tas darbojas ar maksimālo enerģijas patēriņu 0,44 A un energoefektivitāti 0,20.

Maksimālais ūdens spiediens: 6 bāri, maksimālā ūdens temperatūra: 90 °C, plūsmas ātrums: līdz 3 m³/h.

Uzstādīšana un iespējamie izmantošanas veidi

Pateicoties kompaktajam dizainam un iepriekš samontētajiem lodveida noslēgvārstiem, integrācija esošajās apkures, dzesēšanas vai procesu apkures sistēmās ir vienkārša. Termometri padeves un atgaitas līnijās vienmēr nodrošina precīzus temperatūras rādījumus, savukārt pretvārsts padeves līnijā novērš nevēlamu pretplūsmu.

Ideāli piemērots jaunbūvēm un modernizācijai – privātās, komerciālās un rūpnieciskās ēkās.

Tehniskie dati

Apkures loka sadalītāja tehniskie dati

Versija: DN25, 2 ķēdes
Izmēri (A x Dz x P): 193 × 137 × 552 mm
Svars: 6,05 kg
Maks. darba temperatūra: 110 °C
Maks. darba spiediens: 6 bāri
Maks. jauda: 54 kW
Maks. plūsmas ātrums: 2,3 m³/h
Katla puses pieslēgums: 5/4" AG
Apkures loka puses pieslēgums: 6/4" IG

Versija: DN25, 3 ķēdes
Izmēri (A x Dz x P): 193 × 140 × 862 mm
Svars: 8,49 kg
Veiktspējas un spiediena vērtības kā divu kontūru sistēmai.

Sūkņu grupas tehniskie dati

Sūknis: Wilo Yonos Para 25/6 SC
Jauda: 3–43 W
Riteņu garenbāze: 125 mm
Vārsta KVS: 12 m³/h
Savienojumi augšpusē: 2 × 1" IG
Savienojumi zemāk: 2 × 1½" AG
Augstums/platums/dziļums: 390 × 275 × 140 mm

Trīsceļu maisīšanas vārsts
Servomotors: 8 Nm, vārsta atvēršanas laiks: 124 s
Izolācija: EPDM

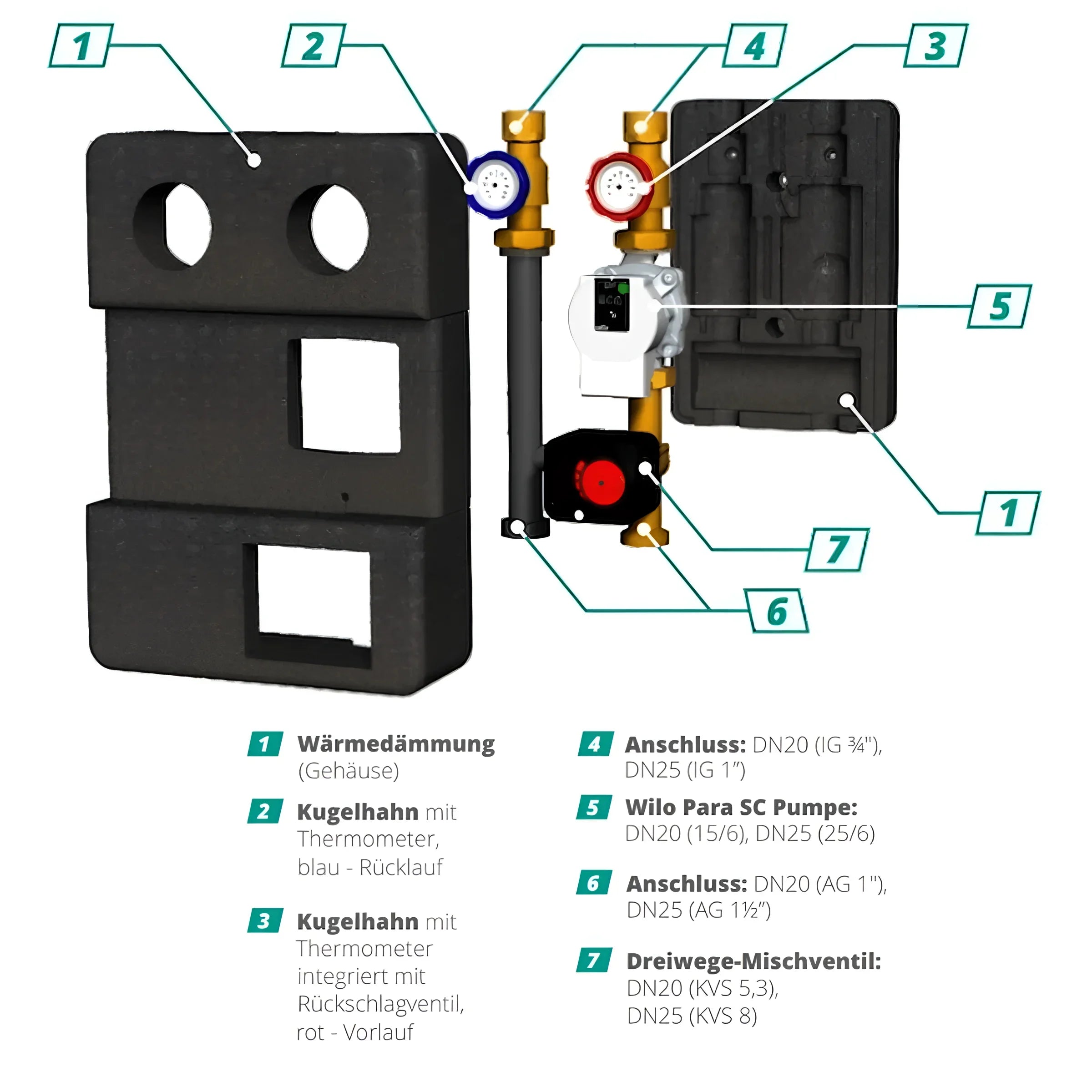

Zils lodveida vārsts ar termometru (atgaita), sarkans lodveida vārsts ar integrētu pretvārstu (pieplūde)

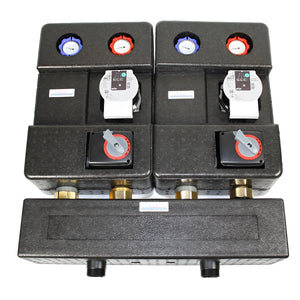

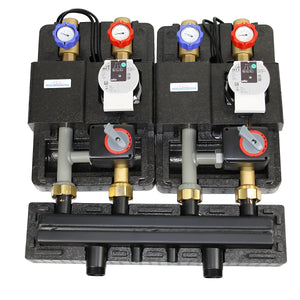

Piegādes apjoms

• Apkures loka kolektors DN25 pēc jūsu izvēles
• 2 x GEMA sūkņu grupas ar trīsceļu maisītāju
