SUNEX FISH S4 Carbon bufertilka ar 200 litru tilpumu
SUNEX FISH S4 Carbon ir kompakta bufertilka, kas paredzēta apkures ūdens uzkrāšanai un laika ziņā nobīdītai nodošanai. Ar 200 litru tilpumu tā nodrošina hidraulisko atsaisti starp siltuma avotu un apkures loku, tādējādi veicinot vienmērīgāku iekārtas darbību.
Stāvošā tilka ir piemērota slēgtām apkures sistēmām, un ar atbilstošu hidraulisko projektējumu to var kombinēt, piemēram, ar siltumsūkņiem, cietā kurināmā katliem, eļļas un gāzes apkures iekārtām, kā arī elektriskajiem siltuma avotiem. Tā ir paredzēta tikai apkures ūdenim, un to nedrīkst izmantot kā dzeramā ūdens, sadzīves ūdens vai karstā ūdens tvertni.
Tehnika un aprīkojums

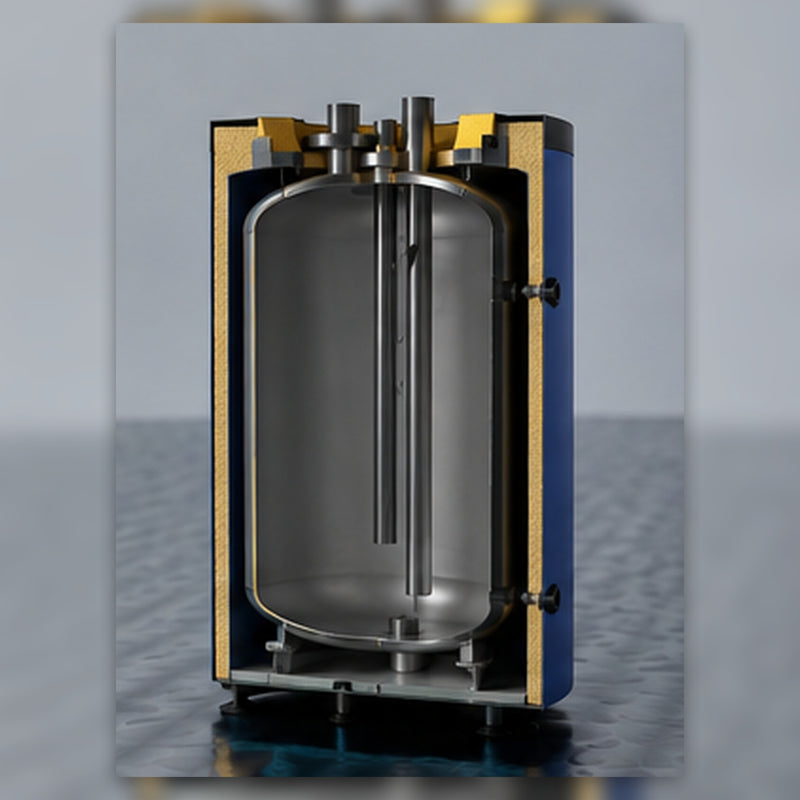

Iekšējā tvertne ir izgatavota no augsta blīvuma polietilēna, un no ārpuses to stabilizē stiklšķiedras pastiprināts kompozītmateriāls. Šī kompozītkonstrukcija ir izturīga pret koroziju, un tai nav nepieciešama klasiskajām tērauda tvertnēm raksturīgā aizsardzība pret koroziju ar magnija anodu.
Aptuveni 30 milimetrus bieza siltumizolācija no cietās poliuretāna putas samazina siltuma zudumus apkārtējā vidē. Hidrauliskie pieslēgumi un temperatūras sensoru stiprinājumi ir izvietoti centralizēti augšpusē. Tādējādi tvertni var skaidri integrēt sistēmas hidraulikā arī ierobežotās telpās.
Priekšrocības ikdienā
Ar savu svaru tikai 33 kilogrami šo kompozīta bufertilku ir vieglāk transportēt un novietot uzstādīšanas vietā nekā daudzas līdzīgas tērauda tvertnes. Tomēr mazais svars neatbrīvo no nepieciešamības nodrošināt stabilu uzstādīšanu uz līdzenas un pietiekami nestspējīgas pamatnes.
Energoefektivitātes klase B un gatavības zudumi 58 vati veicina kontrolētu siltuma uzkrāšanu. Tā kā tvertne ir izgatavota bez iebūvēta siltummaiņa, tās funkcija ir skaidri vērsta uz tiešu apkures ūdens buferēšanu hidrauliskās sistēmas ietvaros.
Sistēmas integrācija un saderība
FISH S4 Carbon var tikt izmantots starp siltuma avotu un vienu vai vairākiem apkures lokiem. Tipiski lietojumi ir hidrauliskā atsaiste, pieejamā sistēmas tilpuma palielināšana un radītā siltuma laika buferēšana.
Faktiskā piemērotība konkrētam siltumsūknim, apkures katlam vai daudzkontūru sistēmai ir atkarīga no tilpuma plūsmas, jaudas, temperatūras diapazona, regulēšanas un hidrauliskās sistēmas koncepcijas. Šai versijai nav integrēta saules siltuma apmaiņas kontūra tiešai saules termālās enerģijas integrācijai.
Tehniskie dati pārskatā
| Uzglabāšanas veids | Buferuzglabāšanas tvertne bez integrēta siltuma apmaiņas kontūra |
| Uzglabāšanas tilpums | 200 litri |
| Materiāls | HDPE iekšējā tvertne ar stikla šķiedras kompozīta pastiprinājumu |
| Piemērots dzeramajam ūdenim | Nē |
| Siltummaiņu skaits | 0 |
| Siltumizolācija | apm. 30 mm PU cietputas |
| Maksimālā darba temperatūra | 75 °C |
| Maksimālais darba spiediens | 6 bar |
| Svars | 33 kg |
Montāža
Uzglabāšanas tvertne drīkst tikt uzstādīta tikai stāvošā un vertikālā pozīcijā. Pamatnei jābūt līdzenai, pastāvīgi sausai un paredzētai pilnībā piepildītas tvertnes ekspluatācijas svaram. Cauruļvadi jāpievieno bez sprieguma un jānostiprina tā, lai uz kompozītmateriāla tvertni un tās savienojumiem netiktu pārnesti stiepes, spiedes vai lieces spēki.
Hidrauliskā integrācija, spiediena pārbaude, uzpildīšana, gaisa atgaisošana un nodošana ekspluatācijā jāveic kvalificētam apkures speciālistu uzņēmumam. Drošības vārsts, membrānas izplešanās tvertne, atgaisošana, iztukšošana, kā arī mērīšanas un regulēšanas komponenti jāprojektē atbilstoši konkrētajai sistēmai.
Norādījumi
Nedrīkst pārsniegt pieļaujamo darba spiedienu 6 bar un maksimālo darba temperatūru 75 °C. Pirms montāžas un materiālu pasūtīšanas jāpārbauda savienojumu izpildījums, savienojumu izmēri un konkrētā produkta izpildījums uz piegādātās tvertnes, uz tipa plāksnītes un saskaņā ar aktuālajiem ražotāja dokumentiem.
Tvertni nedrīkst mehāniski apstrādāt, urbt vai pakļaut atklātai liesmai. Ja redzamas plaisas, deformācijas vai noplūdes, tvertni nedrīkst nodot ekspluatācijā.
Piegādes komplekts
- 1 × SUNEX FISH S4 Carbon bufera tvertne ar 200 litriem
