Produktüberblick & Einsatzbereich

Der Nexol NEX R2 ist ein PV-Heizstab-Nachrüstset für größere Warmwasserspeicher mit zwei geeigneten Einschraubmuffen. Das System nutzt den Gleichstrom angeschlossener Photovoltaikmodule direkt zur Warmwasserbereitung und benötigt dafür keinen vorgeschalteten Wechselrichter.

Zwei getrennte Einschraubheizkörper ermöglichen eine intelligente Zweizonenbeheizung. Zunächst wird der obere Speicherbereich erwärmt, damit frühzeitig nutzbares Warmwasser zur Verfügung steht. Anschließend wird die weitere PV-Energie zur Erwärmung des unteren Speicherbereichs verwendet.

Technik & Ausstattung

Zum System gehören ein Nexol Energy Controller, ein Einschraubheizkörper für PV- und Netzbetrieb sowie ein zusätzlicher Einschraubheizkörper für den reinen PV-Betrieb. Der Energy Controller übernimmt die Leistungsverteilung, Temperaturregelung und Überwachung der beiden Speicherzonen.

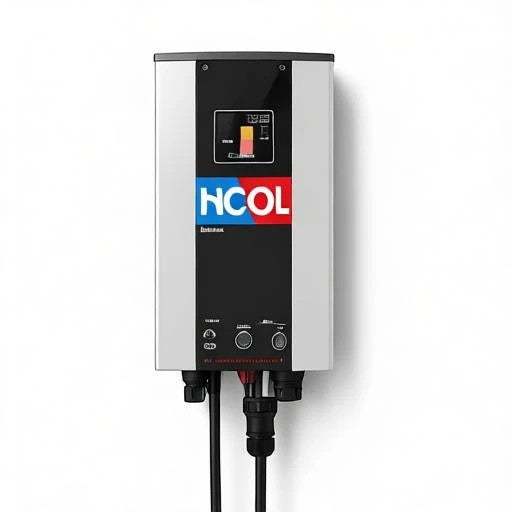

Ein integrierter MPP-Tracker passt die Leistungsaufnahme an die verfügbare Solarleistung an. Die Bedienung und Einstellung erfolgen über ein kapazitives Farb-Touchdisplay. Beide Heizkörper verfügen über eine eigene Temperaturerfassung und einen Sicherheitstemperaturbegrenzer.

Vorteile im Alltag

Die Zweizonenregelung verbindet eine schnelle Warmwasserbereitstellung im oberen Speicherbereich mit einer möglichst weitgehenden Nutzung der verfügbaren PV-Energie. Sobald die obere Zone ihre Zieltemperatur erreicht hat, wird die Solarleistung auf den unteren Heizkörper umgeschaltet.

Bei unzureichender Solarleistung kann die obere Speicherzone optional mit 230-V-Netzstrom nachgeheizt werden. Die Netznachheizung lässt sich zeitlich und temperaturabhängig einstellen oder vollständig deaktivieren.

Systemintegration & Kompatibilität

Der NEX R2 ist für geeignete Warmwasserspeicher mit einem Volumen von 100 bis 300 Litern vorgesehen. Erforderlich sind zwei freie Einschraubmuffen mit jeweils 1 1/2 Zoll Anschluss sowie ausreichender Einbauraum für die beiden Heizkörper.

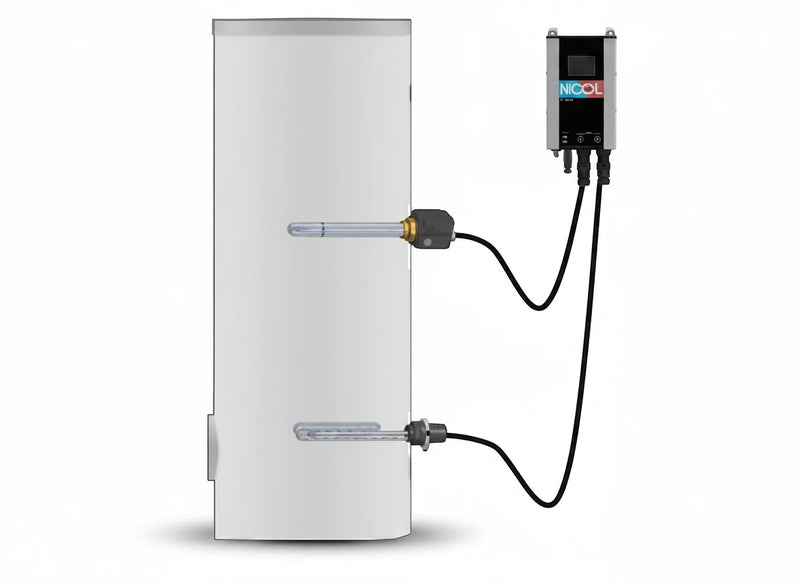

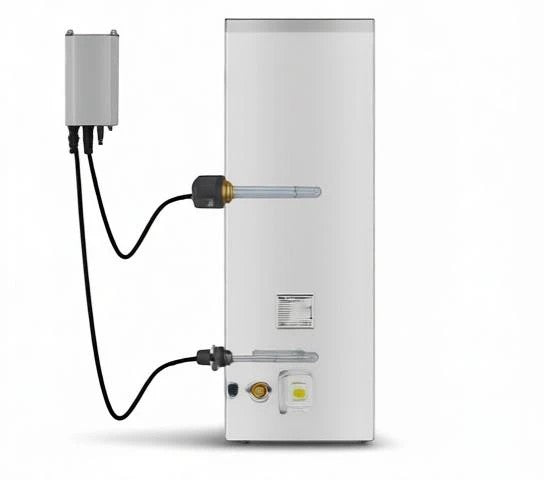

Der obere Heizkörper wird im oberen Speicherdrittel angeordnet und übernimmt die bevorzugte Warmwasserbereitstellung. Der zweite Heizkörper wird möglichst weit unten montiert, damit überschüssige PV-Energie zur weiteren Beladung des Speichers genutzt werden kann.

Montage

Die Einschraubheizkörper sind waagerecht zu montieren und müssen im Betrieb vollständig von Wasser umgeben sein. Für jeden Heizkörper ist eine freie Einstecktiefe von mindestens 400 mm zu berücksichtigen. Heizkörper, Temperaturfühler und Leitungen dürfen keine Speicherwand, Tauchhülse oder andere Einbauten berühren.

Montage, Schutzleiteranschluss, PV-Anschluss sowie alle Arbeiten an Netz- und Gleichspannung sind durch entsprechend qualifiziertes Fachpersonal auszuführen.

Hinweise

Vor der Auswahl sind Muffenpositionen, Einbauraum, Speichergröße und elektrische Kennwerte der vorgesehenen PV-Module zu prüfen. Der Energy Controller ist in einem trockenen und ausreichend belüfteten Innenraum zu montieren.

Der Betrieb der Heizkörper ohne vollständige Wasserfüllung ist unzulässig. Die zulässigen Temperaturen und hygienischen Anforderungen des verwendeten Warmwasserspeichers bleiben verbindlich.

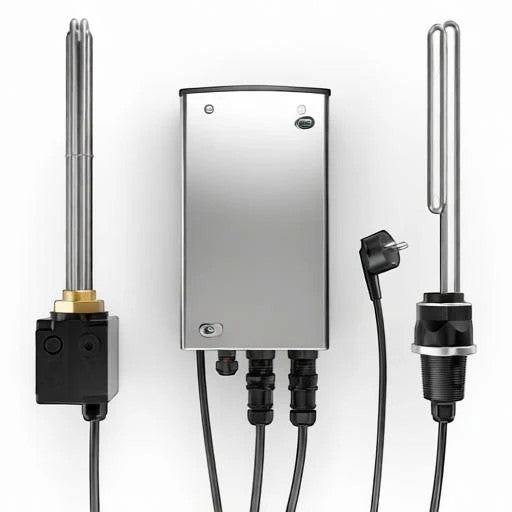

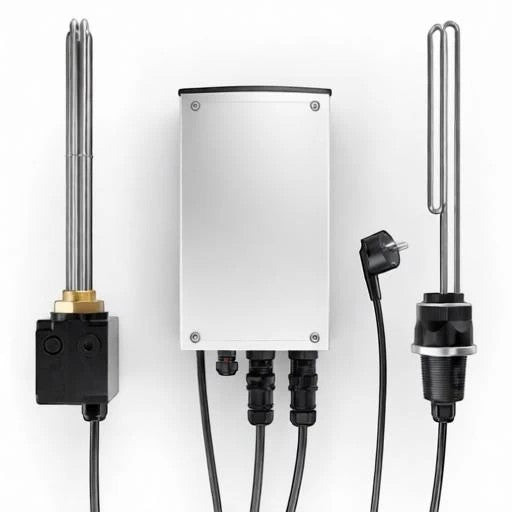

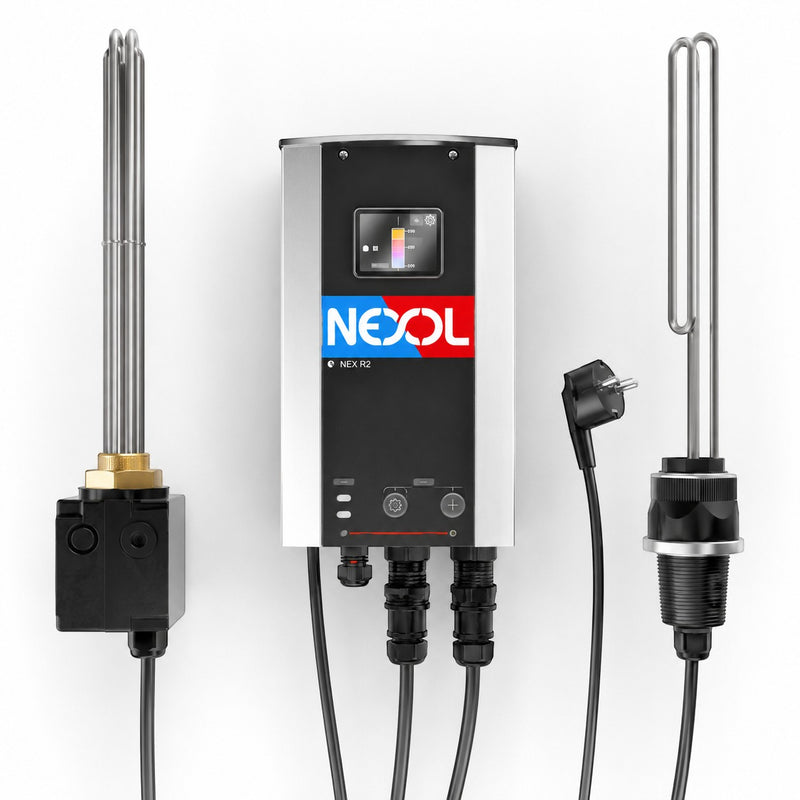

Lieferumfang

• Nexol Energy Controller inklusive IP-Abdeckung
• Einschraubheizkörper für PV- und Netzbetrieb inklusive Dichtungsring
• Einschraubheizkörper für PV-Betrieb inklusive Dichtungsring
