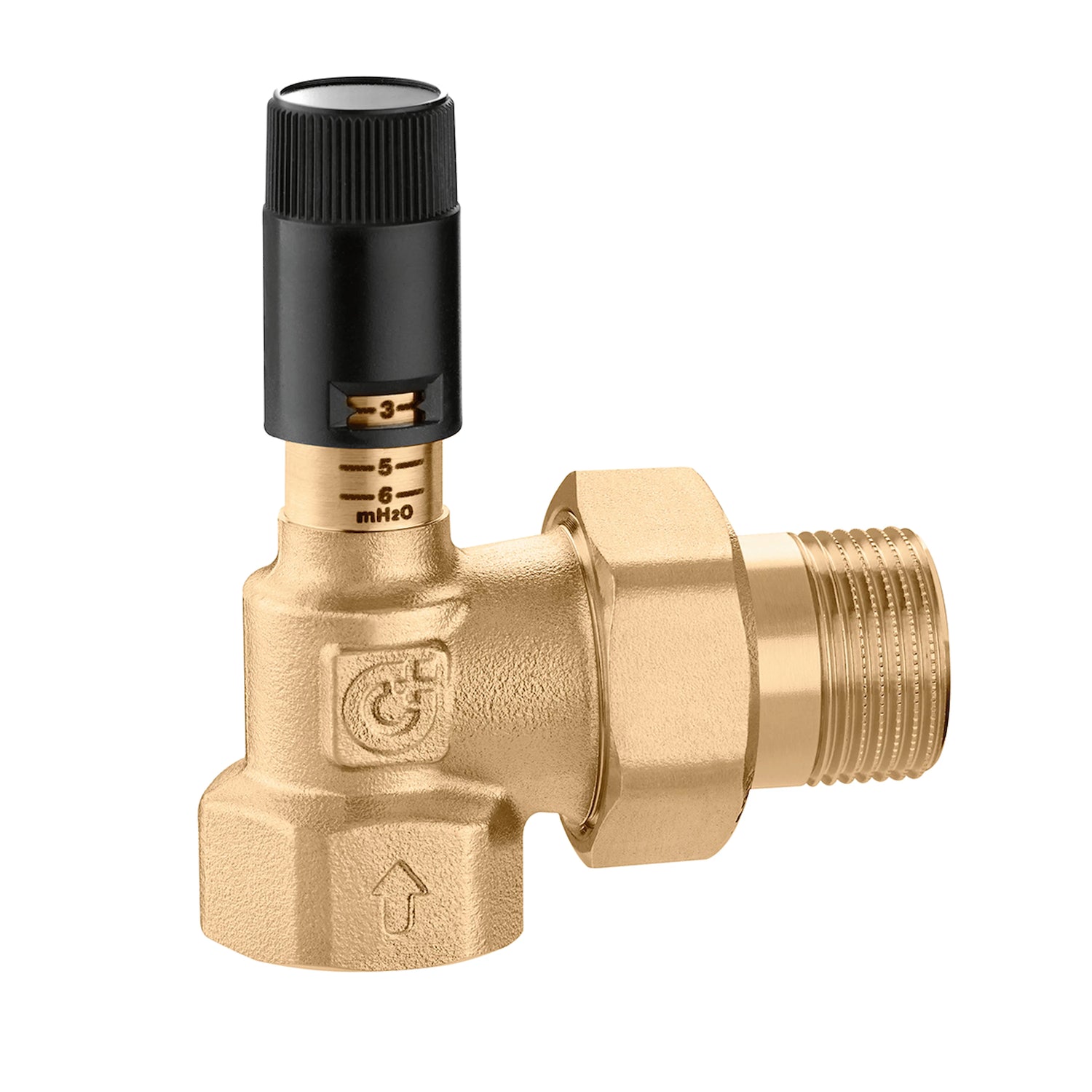

Diferencspiediena pārplūdes vārsts — regulējams ar skalu
Tehniskie dati
Maksimālais darba spiediens: 10 bar. Vidējais temperatūras diapazons: 0–100 °C. Maksimālais glikola saturs: 30 %. Vide: ūdens un glikola šķīdumi.
Funkcija
Diferencspiediena pārplūdes vārsts nodrošina regulētu plūsmas daudzumu atgriešanu sistēmās ar mainīgiem patērētāju stāvokļiem. Tas ierobežo sūkņa radīto diferencspiedienu un atgriež lieko tilpumu proporcionāli slēgto patērētāju skaitam.

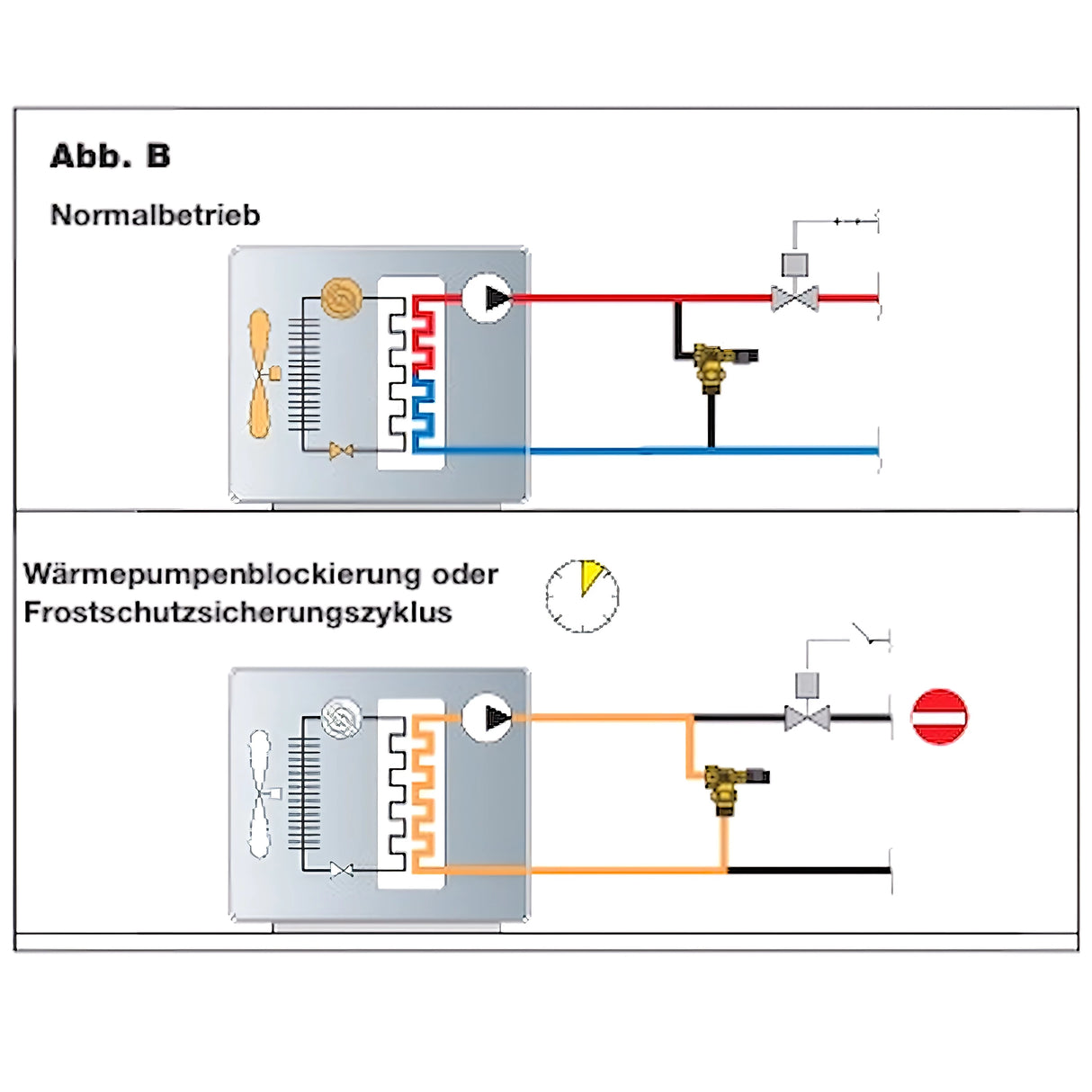

Īpaši sistēmās ar siltumsūkņiem vai ātruma regulējamiem cirkulācijas sūkņiem vārsts nodrošina nepieciešamo minimālo plūsmu, kas ir būtiska iekārtas pareizai darbībai un traucējumu un pārkaršanas novēršanai.
Regulējamība un lietošana
Bezpakāpju regulēšana, izmantojot redzamo skalu, ļauj precīzi pielāgoties aprēķinātajiem sistēmas spiediena apstākļiem. Ekspluatācijas uzsākšanas laikā iestatījums jāveic, pamatojoties uz sūkņa raksturlīkni un vēlamo diferencspiediena robežu.
Smalka noregulēšana darbības laikā ļauj optimizēt sistēmas uzvedību pie mainīgām slodzēm; reģistrējiet iestatījumus turpmākām kontroles mērījumiem.
Priekšrocības
Pumpes un regulēšanas orgānu aizsardzība, ierobežojot maksimālo diferenciālo spiedienu, samazināts trokšņu līmenis un ilgāks iekārtas kalpošanas laiks. Stabilāki hidrauliskie apstākļi uzlabo regulēšanas raksturlielumus un efektivitāti.
Montāžas un apkopes norādījumi
Vārsts jāuzstāda piemērotā pozīcijā atgaitas līnijā, pieejamā vietā pārbaudei un regulēšanai. Netīrumu uztvērējs pirms vārsta palielina ekspluatācijas drošību un samazina nodilumu.
Ieteicamas regulāras vizuālās un funkcionālās pārbaudes, kā arī glikola satura un blīvējumu kontrole. Sala draudu gadījumā jāveic atbilstoši aizsardzības pasākumi.
Pielietojuma jomas

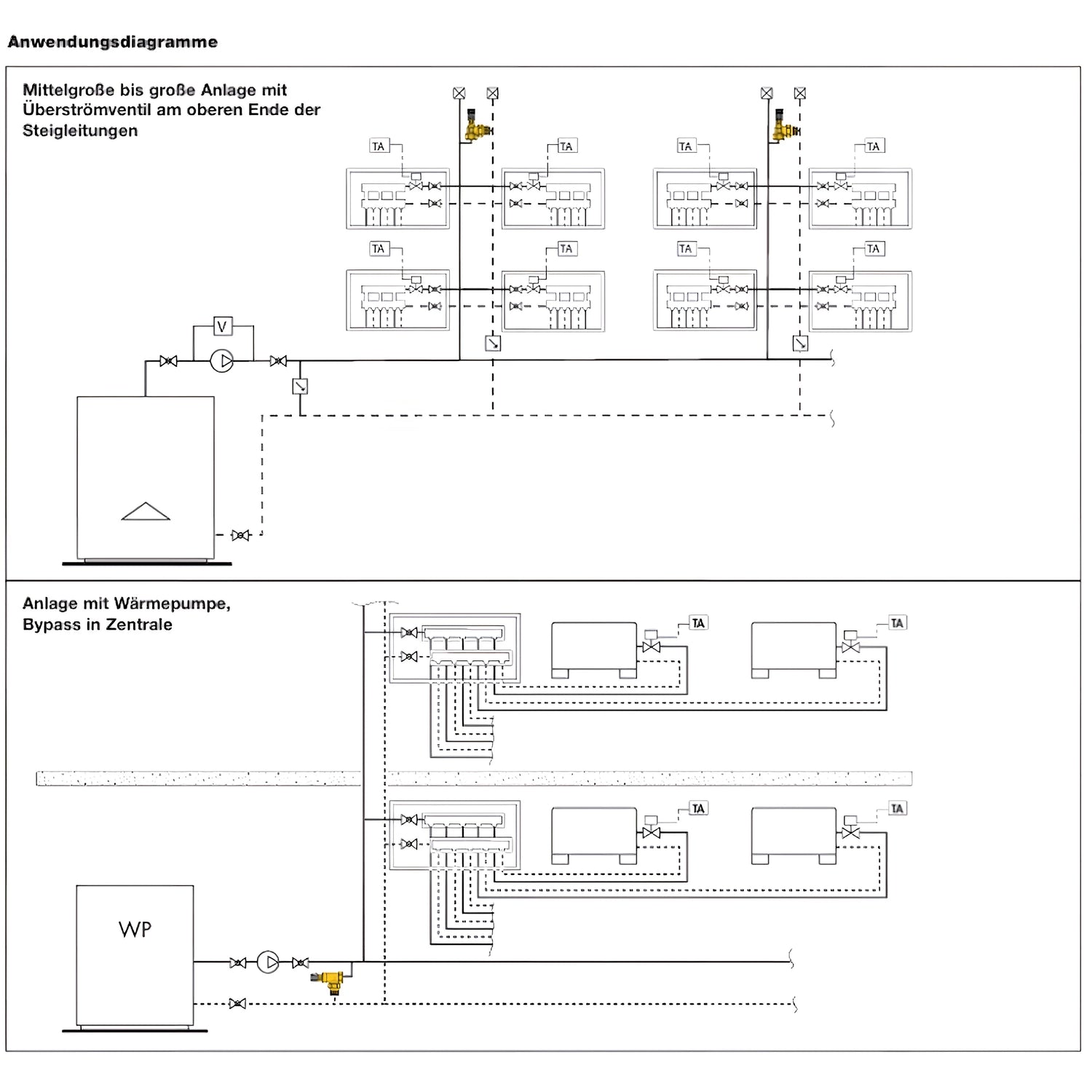

Piemērots apkures, dzesēšanas un siltumsūkņu sistēmām ar mainīgiem plūsmas ātrumiem. Īpaši noderīgs sistēmās ar vairākiem patērētājiem, izpildmehānismiem vai frekvenču regulējamiem sūkņiem, lai nodrošinātu minimālo plūsmu un spiediena ierobežošanu.
Tehniskie dati
- Maksimālais darba spiediens: 10 bar
- Vidējais temperatūras diapazons: 0–100 °C
- Maksimālais glikola saturs: 30 %
- Vide: ūdens, glikola šķīdumi
- Iestatījums: 10–60 kPa (1–6 m ūd. st.)

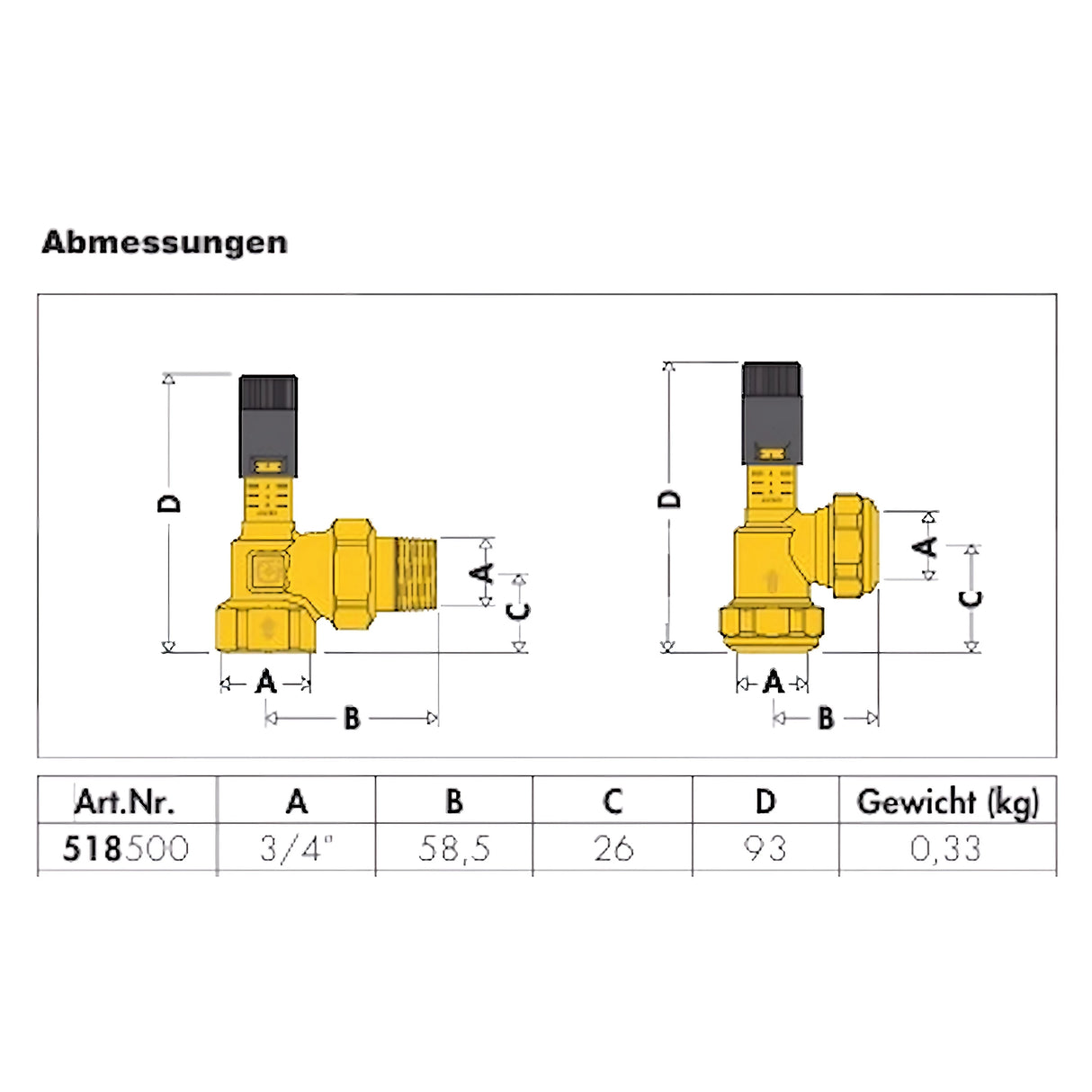

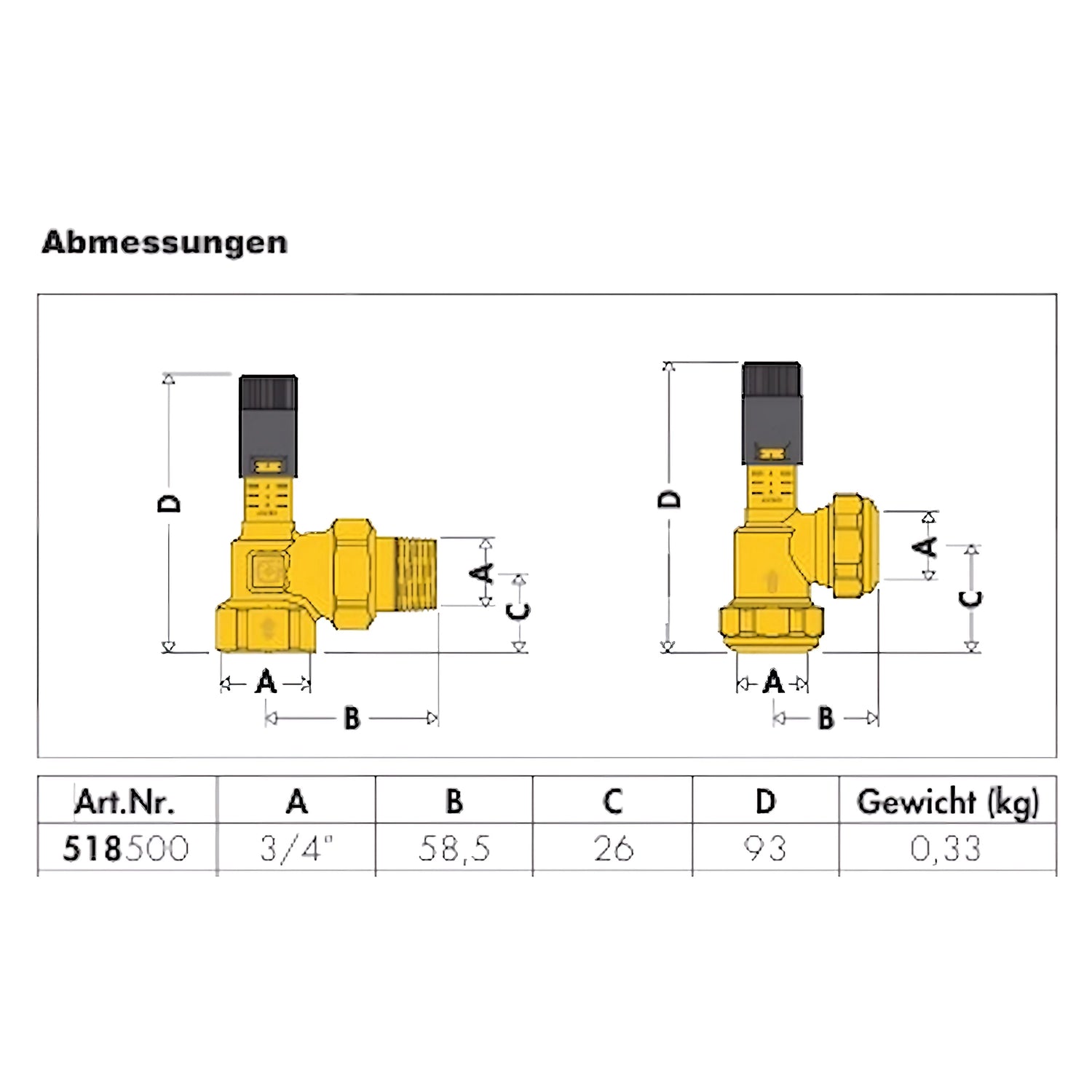

- Savienojumi:
- 3/4” iekšējā vītne (ISO 228-1) ārējai vītnei ar savienotājuzgriezni
