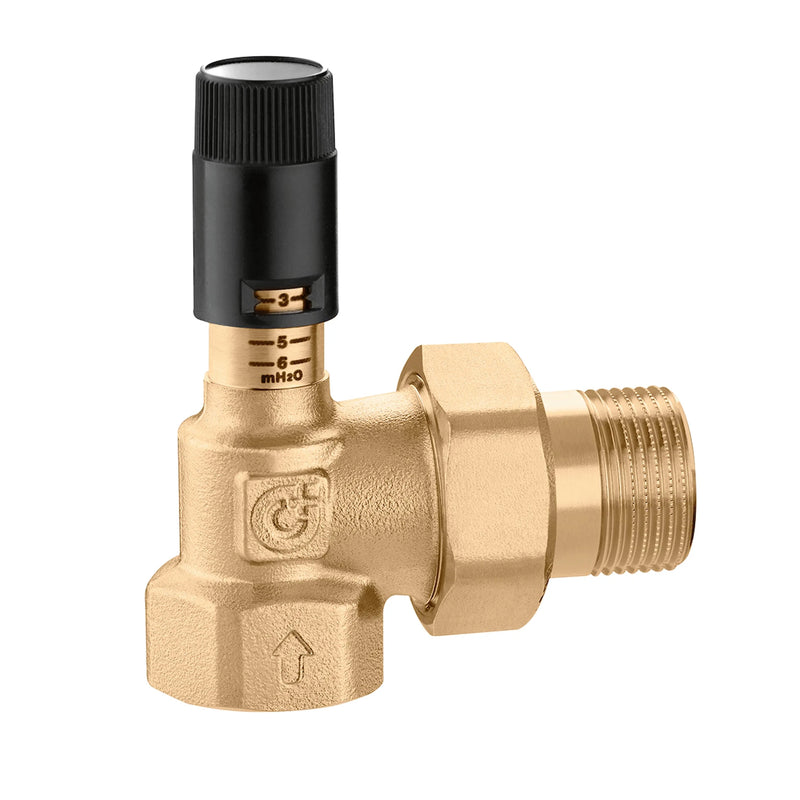

Diferenciālā spiediena pārplūdes vārsts — regulējams ar skalu

Tehniskie dati

Maksimālais darba spiediens: 10 bāri. Vidējais temperatūras diapazons: 0–100 °C. Maksimālais glikola saturs: 30%. Darba vide: Ūdens un glikola šķīdumi.

funkcija

Diferenciālā spiediena apvada vārsts nodrošina kontrolētu plūsmas ātruma atgriešanu sistēmās ar svārstīgiem patērētāju stāvokļiem. Tas ierobežo sūkņa radīto diferenciālo spiedienu un atgriež lieko tilpumu proporcionāli slēgto patērētāju skaitam.

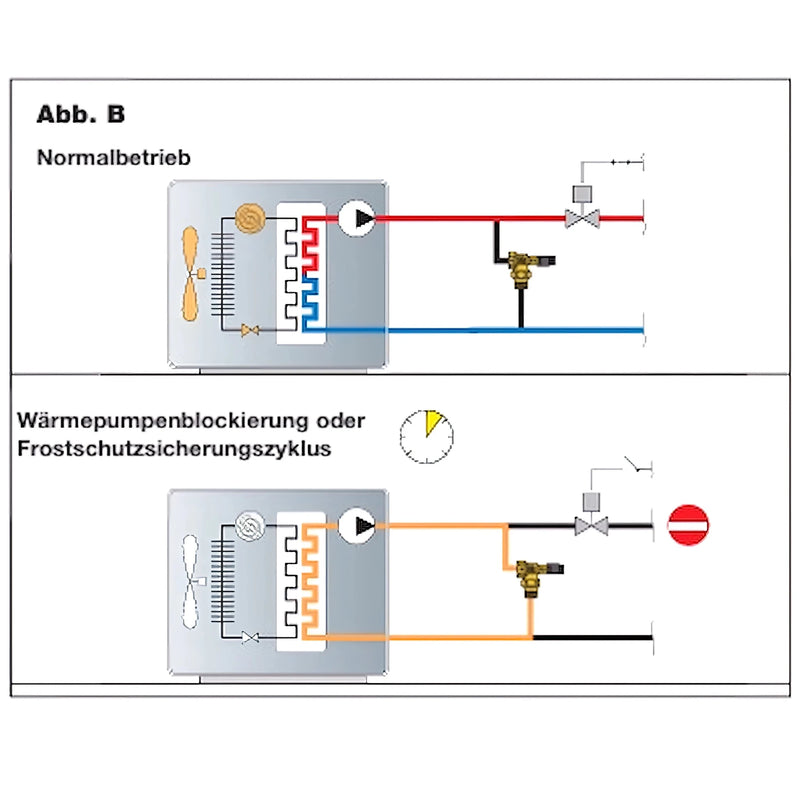

Īpaši sistēmās ar siltumsūkņiem vai ātruma regulējamiem cirkulācijas sūkņiem vārsts nodrošina nepieciešamo minimālo plūsmas ātrumu, kas nepieciešams iekārtas pareizai darbībai un darbības traucējumu un pārkaršanas novēršanai.

Regulējamība un darbība

Pakāpeniska regulēšana, izmantojot redzamo skalu, ļauj precīzi pielāgoties aprēķinātajiem sistēmas spiediena apstākļiem. Nodošanas ekspluatācijā iestatījums jāveic, pamatojoties uz sūkņa raksturlīkni un vēlamo diferenciālā spiediena robežu.

Precīza regulēšana darbības laikā ļauj optimizēt sistēmas darbību mainīgu slodžu apstākļos; reģistrējiet iestatījumus vēlākiem kontroles mērījumiem.

Priekšrocības

Sūkņa un vadības komponentu aizsardzība, ierobežojot maksimālo diferenciālo spiedienu, samazinot trokšņa līmeni un pagarinot sistēmas kalpošanas laiku. Stabilāki hidrauliskie apstākļi uzlabo vadības darbību un efektivitāti.

Montāžas un apkopes instrukcijas

Vārsts jāuzstāda piemērotā vietā atgaitas līnijā, lai to varētu viegli pārbaudīt un regulēt. Sietiņš pirms vārsta palielina darbības uzticamību un samazina nodilumu.

Ieteicamas regulāras vizuālas un funkcionālas pārbaudes, kā arī glikola satura un blīvējumu pārbaudes. Sala gadījumā jāveic atbilstoši aizsardzības pasākumi.

Pielietojuma jomas

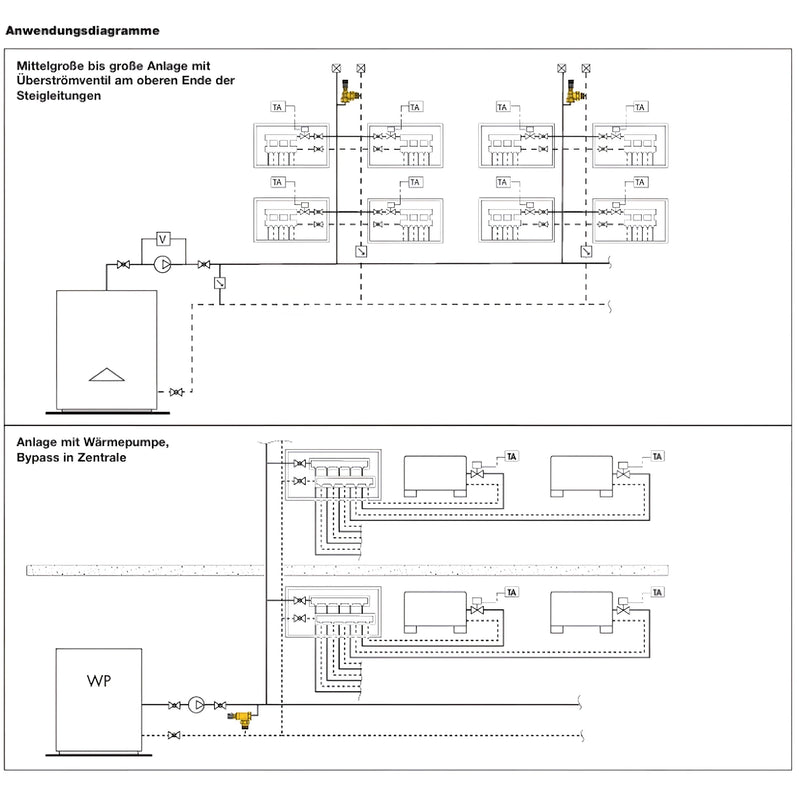

Piemērots apkures, dzesēšanas un siltumsūkņu sistēmām ar mainīgu plūsmas ātrumu. Īpaši noderīgi sistēmās ar vairākiem patērētājiem, izpildmehānismiem vai ātruma regulējamiem sūkņiem, lai nodrošinātu minimālu plūsmas un spiediena ierobežojumu.

Tehniskie dati

• Maksimālais darba spiediens: 10 bāri
• Vidējas temperatūras diapazons: 0–100 °C
• Maksimālais glikola saturs: 30%
• Līdzekļi: Ūdens, glikola šķīdumi
• Iestatījums: 10–60 kPa (1–6 m) w.s. )

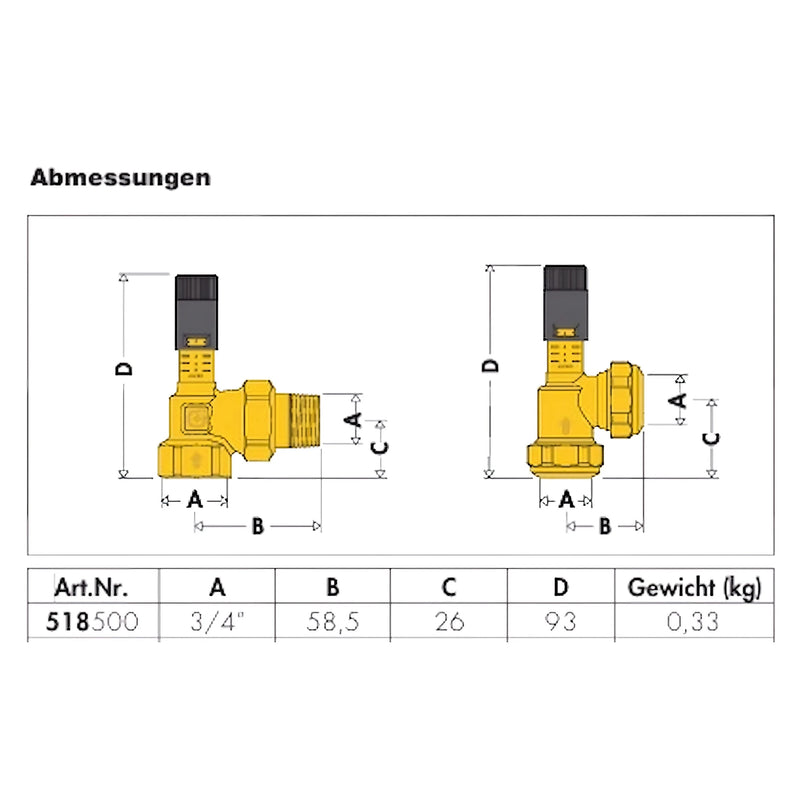

• Savienojumi:
  • 3/4 collu iekšējā vītne (ISO 228-1) ārējai vītnei ar skrūvsavienojumu
