Afriso Diferenciālā spiediena pārplūdes vārsts DÜ 3/4" — stūra izpildījums
Lietojums
Diferenciālā spiediena pārplūdes vārsts paredzēts sūkņa spiediena uzturēšanai slēgtās apkures sistēmās saskaņā ar EN 12828, vienlaikus samazinot traucējošus plūsmas trokšņus. Tas nodrošina, ka, mainoties vārsta pozīcijai un pie daļējas slodzes, cirkulācijas sūkņa spiediena augstums paliek stabils.
Stūra izpildījums ir īpaši piemērots šaurām uzstādīšanas vietām, piemēram, ierobežotas vietas apkures loku sadalītājiem vai renovācijas (retrofit) lietojumos.
Apraksts

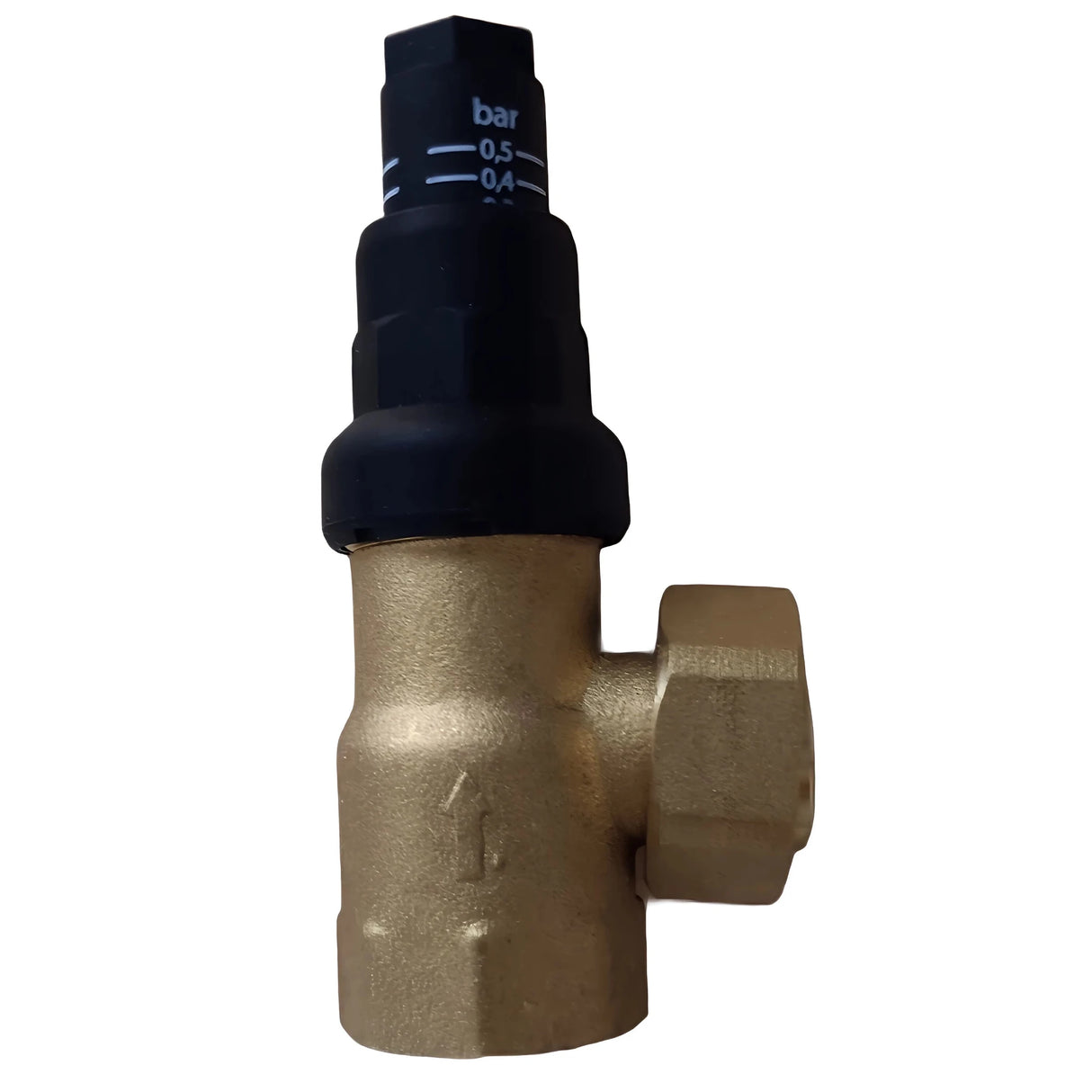

Vārstam ir izturīgs korpuss no misiņa un tieši nolasāma regulēšanas skala. Diferenciālais spiediens tiek iestatīts uz vārsta pie pilnas apkures sistēmas slodzes; samazinoties plūsmas daudzumam, pārplūdes vārsts automātiski atveras, lai uzturētu nemainīgu sūkņa spiediena augstumu.

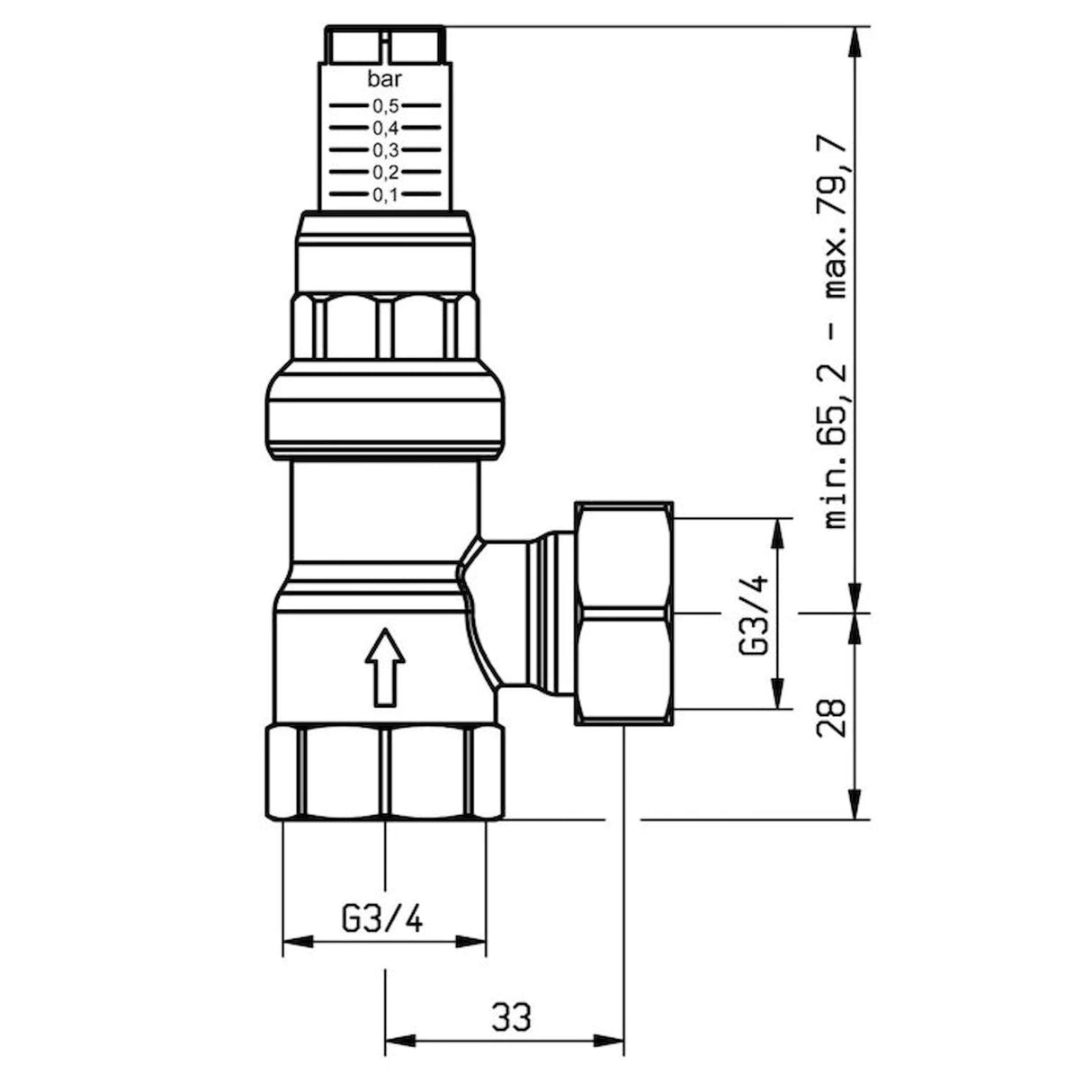

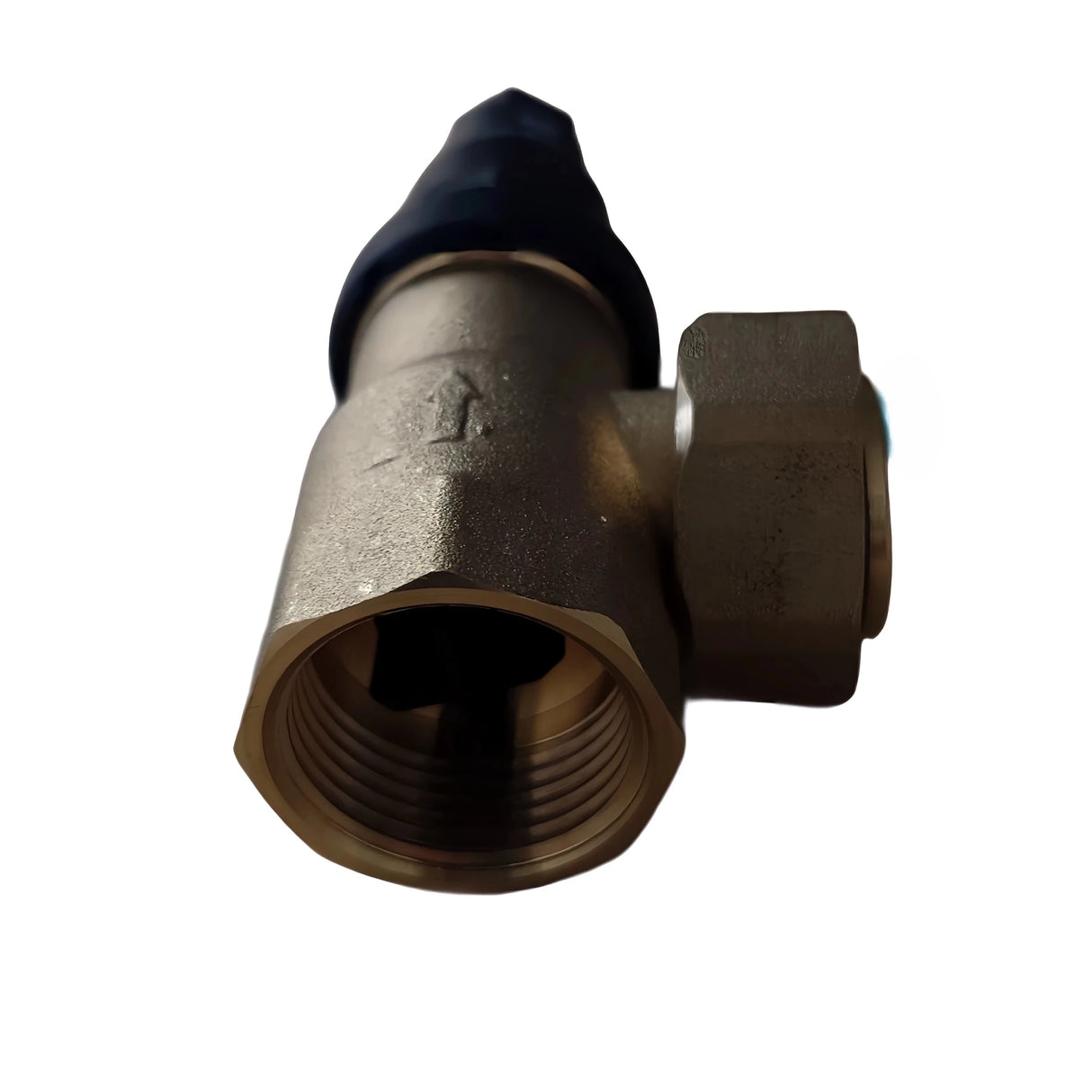

Pieejams taisnā vai vietu taupošā stūra izpildījumā; savienojumi: ieeja G¾ iekšējā vītne, izeja ar plakanu blīvējumu savienotājuzgriezni G¾. Regulēšana ir bezpakāpju no 0,1 līdz 0,5 bar.
Tehniskā informācija
Temperatūras darbības diapazons: maks. 95 °C (īslaicīgi līdz 120 °C). Darba spiediens: maks. 6 bar. Diferenciālais spiediens bezpakāpju regulējams: 0,1 / 0,5 bar. Korpusa materiāls: misiņš. Savienojumi: ieeja G¾ iekšējā vītne, izeja savienotājuzgrieznis ar plakanu blīvējumu G¾.
Priekšrocības
Pastāvīga sūkņa jauda un samazināti plūsmas trokšņi nodrošina lielāku komfortu un ilgāku sūkņa un komponentu kalpošanas laiku. Bezpakāpju regulēšanas skala ļauj precīzi pielāgot sistēmas prasībām.
Stūra izpildījums ietaupa vietu un atvieglo montāžu šaurās vietās, nezaudējot funkcijas vai pieejamību.
Uzstādīšanas un montāžas norādījumi
Ventilis jāuzstāda netālu no cirkulācijas sūkņa vai noteiktajā apvadā, lai regulēšanas skala paliktu labi pieejama. Montāžas laikā jāievēro pareizs blīvējums un pievilkšanas momenti; plakanā blīvējuma savienojums nodrošina uzticamu, noplūdes mazinošu savienojumu.
Pirms ekspluatācijas uzsākšanas sistēma jāatgaiso un jāpārbauda hermētiskums. Nedrīkst pārsniegt darba spiedienu un temperatūras robežas; neskaidrību gadījumā jāievēro ražotāja norādījumi un uzstādīšanas instrukcijas.
Apkope un kopšana
Parasti pietiek ar regulāru vizuālo pārbaudi un periodisku regulēšanas skalas pielāgošanu. Pirms apkopes darbiem sistēma jāatspiedieno un jāļauj atdzist. Netīrumi vai nogulsnes var ietekmēt darbību; nepieciešamības gadījumā jātīra vai jānomaina.
Lietošanas jomas
Ideāli piemērots centrālajām apkures sistēmām dzīvojamās un komerciālās ēkās, īpaši tur, kur nepieciešams stabilizēt sūkņa spiedienu un samazināt plūsmas trokšņus. Kompaktais stūra izpildījums ir piemērots arī modernizācijai šaurās uzstādīšanas vietās.
Tehniskie dati
- Temperatūras darbības diapazons Maks. 95 °C (īslaicīgi 120 °C)
- Darba spiediens Maks. 6 bar
- Diferenciālspiediens Bezpakāpju regulējams 0,1/0,5 bar
- Korpusa stūra izpildījums
- Materiāls: misiņš Savienojums
- Ieplūde: G¾ iekšējā vītne
- Izplūde: savienotājuzgrieznis, plakanais blīvējums ar uzgriezni G¾
Piegādes komplekts

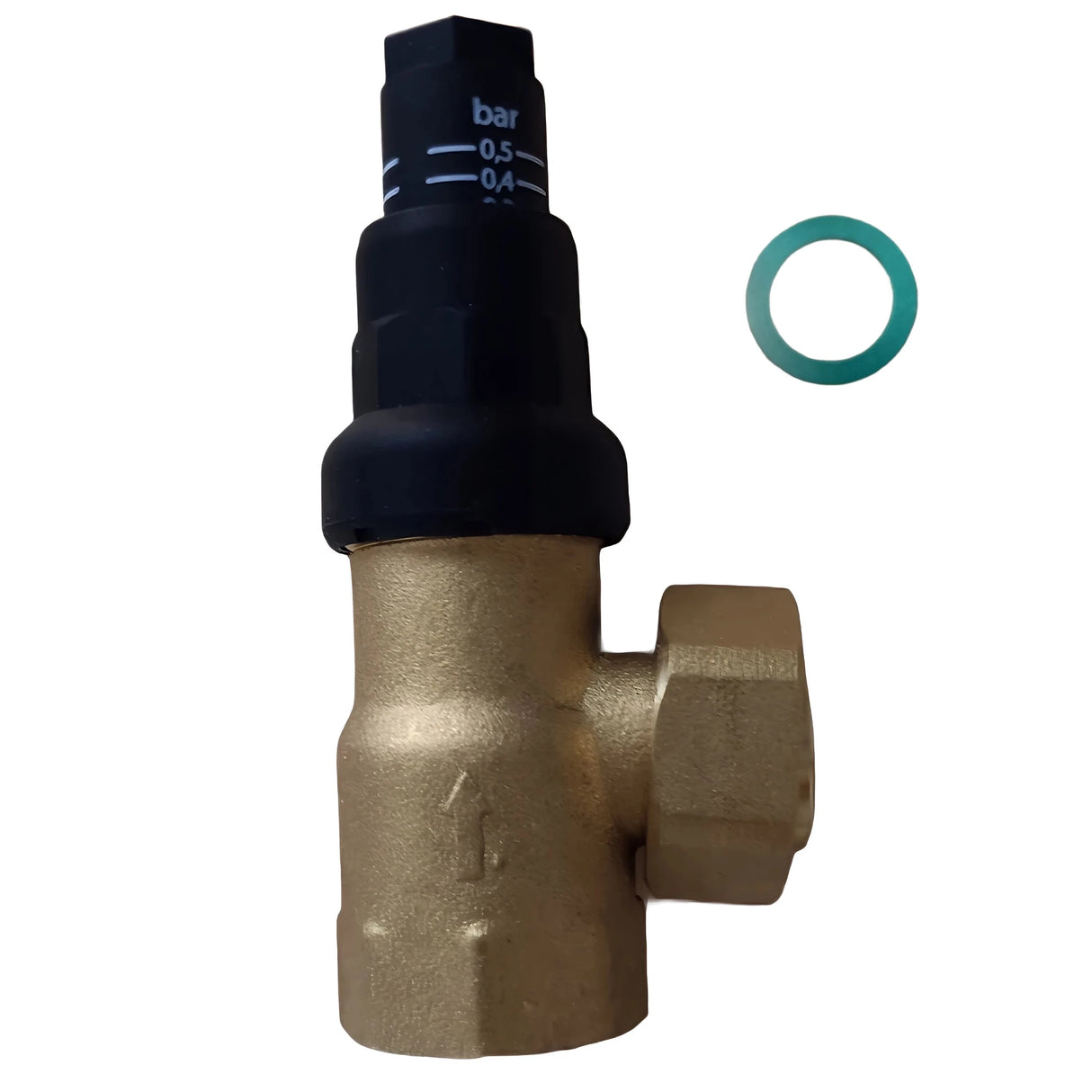

- Afriso diferenciālspiediena pārplūdes vārsts
- Blīvgredzens
- Montāžas instrukcija
